Page 94 - 2022年第53卷第6期

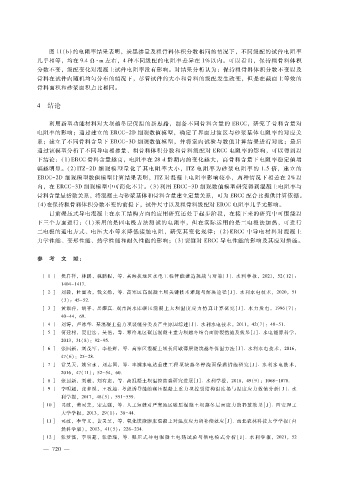

图 １１（ｂ）的电阻率结果表明，炭黑掺量及粗骨料体积分数相同的情况下，不同级配的试件电阻率
几乎相等，均在 ９．４Ω ·ｍ左右，４种不同级配的电阻率差异在 １％以内。可以看出，保持粗骨料体积
分数不变，级配变化对混凝土试件电阻率没有影响。对结果分析认为：保持粗骨料体积分数不变以及
骨料在试件内随机均匀分布的情况下，尽管试件的大小和骨料的级配发生改变，但是在截面上等效的
骨料面积和砂浆面积占比相同。

４ 结论

利用新型功能材料对大坝越冬层保温的新思路，制备不同骨料含量的 ＥＲＣＣ，研究了骨料含量对
电阻率的影响；通过建立的 ＥＲＣＣ － ２Ｄ细观数值模型，确定了界面过渡区与砂浆基体电阻率的对应关
系；建立了不同骨料含量下 ＥＲＣＣ － ３Ｄ细观数值模型，并将室内试验与数值计算结果进行对比；最后
通过该模型分析了不同导电相掺量、粗骨料体积分数和骨料级配对 ＥＲＣＣ电阻率的影响，可以得到以
下结论：（１）ＥＲＣＣ骨料含量越高，电阻率在 ２８ｄ龄期内的变化越大，高骨料含量下电阻率稳定值增
幅越明显。（２）ＩＴＺ － ２Ｄ细观模型量化了其电阻率大小，ＩＴＺ电阻率为砂浆电阻率的 １．５倍，建立的
ＥＲＣＣ － ２Ｄ细观模型数值模型计算结果表明，ＩＴＺ对混凝土电阻率影响较小，两种情况下相差在 ２％以
内，在 ＥＲＣＣ － ３Ｄ细观模型中可简化不计。（３）利用 ＥＲＣＣ － ３Ｄ细观数值模型研究得到混凝土电阻率与
骨料含量呈指数关系，将混凝土与砂浆基体和骨料含量建立定量关系，可为 ＥＲＣＣ配合比提供计算依据。
（４）在保持粗骨料体积分数不变的前提下，试件尺寸以及粗骨料级配对 ＥＲＣＣ电阻率几乎无影响。
目前碾压式导电混凝土在水工结构方面的应用研究还处于起步阶段，在接下来的研究中可围绕以
下三个方面进行：（ １）采用的是四电极方法测试的电阻率，但在实际运用的是二电极法加热，可进行
二电极的通电方式、电压大小等来降低接触电阻，研究其变化规律；（２）ＥＲＣＣ中导电材料对混凝土
力学性能、变形性能、热学性能和耐久性能的影响；（ ３）裂缝对 ＥＲＣＣ导电性能的影响及其应对措施。

参 考 文 献：

［ １］ 樊启祥，林鹏，魏鹏程，等．高海拔地区 水 电 工 程 智 能 建 造 挑 战 与 对 策 ［Ｊ］．水 利 学 报，２０２１，５２（１２）：
１４０４ － １４１７．
［ ２］ 刘毅，杜雷功，钱文勋，等．高寒区高混凝土坝关键技术难题与解决途径［Ｊ］．水利水电技术，２０２０，５１
（３）：４５ － ５２．
［ ３］ 黄淑萍，胡平，岳耀真．观音阁水库碾 压 混 凝 土 大 坝 温 度 应 力 仿 真 计 算 研 究 ［Ｊ］．水 力 发 电，１９９６（７）：
４０ － ４４，６９．
［ ４］ 刘涛，卢冰华．某混凝土重力坝裂缝分类及产生原因综述［Ｊ］．水利水电技术，２０１１，４２（７）：４８ － ５１．
［ ５］ 何建村，夏世法，吴艳，等．寒冷地区碾压混凝土重力坝越冬结合面防裂措施及效果［Ｊ］．水电能源科学，
２０１３，３１（８）：９２ － ９５．
［ ６］ 张国新，刘茂军，李松辉，等．高寒区混凝土坝长间歇薄层浇筑越冬保温方法［Ｊ］．水利水电技术，２０１６，
４７（６）：２５ － ２８．
［ ７］ 常昊天，姚宝永，刘志国，等．丰满水电站重建 工 程 坝 块 越 冬 停 浇 面 保 温 措 施 研 究 ［Ｊ］．水 利 水 电 技 术，
２０１６，４７（１１）：５２ － ５４，６０．
［ ８］ 张国新，刘毅，刘有志，等．高混凝土坝温控防裂研究进展［Ｊ］．水利学报，２０１８，４９（９）：１０６８ － １０７８．
［ ９］ 李明超，张梦溪，王孜越．考虑诱导缝的碾压混凝土重力坝控裂结构温度场与温度应力数值分析［Ｊ］．水
利学报，２０１７，４８（５）：５５１ － ５５９．
［１０］ 司政，黄灵芝，宋志强，等．人工短缝对严寒地区碾压混凝土坝越冬层面应力的释放效果［Ｊ］．西安理工
大学学报，２０１３，２９（１）：３８ － ４４．
［１１］ 司政，李守义，黄灵芝，等．氧化镁微膨胀混凝土对温度应力的补偿效应［Ｊ］．西北农林科技大学学报（自
然科学版），２０１３，４１（５）：２２８ － ２３４．
［１２］ 张梦溪，李明超，张津瑞，等．碾 压 式 导 电 混 凝 土 电 热 试 验 与 供 电 模 式 分 析 ［Ｊ］．水 利 学 报，２０２１，５２

０
— ７ ２ —
