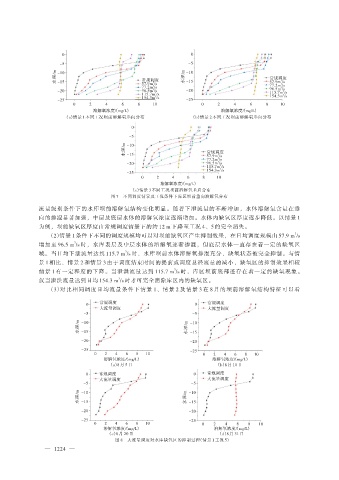

图 7 不同调度情景及工况条件下库区坝前垂向溶解氧分布
流量级别条件下的水库坝前溶解氧结构变化明显。随着下泄流量的不断增加，水体溶解氧含量在垂
向的掺混显著加强，中层及底层水体的溶解氧浓度逐渐增加。水体内缺氧区厚度逐步降低。以情景 1
为例，坝前缺氧区厚度由常规调度情景下的约 12 m 下降至工况 4、5 的完全消失。
3
（2）情景 1 条件下不同的调度规模均可以对坝前缺氧区产生抑制效果，在日均调度规模由 57.9 m /s
3
增加至 96.5 m /s 时，水库表层及中层水体的溶解氧逐渐掺混，但底层水体一直存在着一定的缺氧区
域。当日均下泄流量达到 115.7 m /s 时，水库坝前水体溶解氧掺混充分，缺氧状态被完全抑制。与情
3
景 1 相比，情景 2 和情景 3 由于调度结束时间的提前或调度总径流量的减小，缺氧区的抑制效果相较
情景 1 有一定程度的下降。当泄洪流量达到 115.7 m /s 时，库区坝前底部还存在着一定的缺氧现象。
3
仅当泄洪流量达到日均 154.3 m /s 时才可完全消除库区内的缺氧区。
3
（3）对比相同调度日均流量条件下情景 1、情景 2 及情景 3 在 8 月的坝前溶解氧结构特征可以看
常规调度 常规调度
0 0
大流量调度 大流量调度
-5 -5
水深/m -10 水深/m -10
-15
-15
-20 -20
-25 -25
0 2 4 6 8 10 0 2 4 6 8 10
溶解氧浓度/（mg/L） 溶解氧浓度/（mg/L）
（a）8 月 5 日 （b）8 月 10 日
0 常规调度 0 常规调度
大流量调度 大流量调度
-5 -5
水深/m -10 水深/m -10
-15
-15
-20 -20
-25 -25
0 2 4 6 8 10 0 2 4 6 8 10
溶解氧浓度/（mg/L） 溶解氧浓度/（mg/L）
（c）8 月 20 日 （d）8 月 31 日
图 8 大流量调度对水库缺氧区的抑制过程（情景 1 工况 5）
