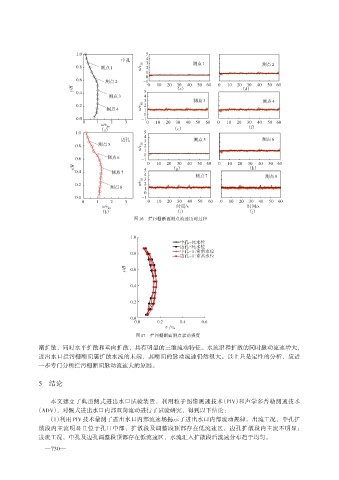

图16 拦污栅断面测点流速历时过程
1.0
中孔-死水位
边孔-死水位
中孔-正常蓄水位
0.8
边孔-正常蓄水位
y/H 0.6

0.4

0.2

0.0
0.0 0.2 0.4 0.6
σ v in
图17 拦污栅断面测点紊动强度

渐扩散，同时水平扩散和垂向扩散，具有明显的三维流动特征。水流沿程扩散的同时脉动流速增大，
进出水口拦污栅断面属扩散水流的末端，其断面的脉动流速仍然很大。以上只是定性的分析，应进
一步专门分析拦污栅断面脉动流速大的原因。

5 结论

本文建立了典型侧式进出水口试验装置，利用粒子图像测速技术（PIV）和声学多普勒测速技术
（ADV），对侧式进出水口内部双向流动进行了试验研究，得到以下结论：
（1）利用 PIV 技术量测了进出水口内部流速场揭示了进出水口内部流动规律。出流工况，中孔扩
散段内主流明显且位于孔口中部，扩散段及调整段顶部存在低流速区，边孔扩散段内主流不明显；
进流工况，中孔及边孔调整段顶部存在低流速区，水流汇入扩散段后流速分布趋于均匀。
