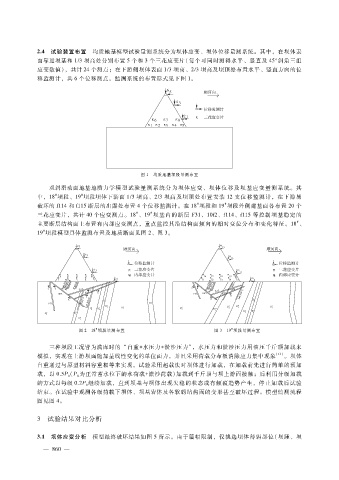

２．４ 试验装置布置 均质地基模型试验量测系统分为坝体应变、坝体位移量测系统。其中，在坝体表
面靠近坝基和 １?３坝高处分别布置 ５个和 ３个三花应变片（每个可同时测得水平、竖直及 ４５°斜角三组
应变数值），共计 ２４个测点；在下游侧坝体表面 １?３坝高、２?３坝高及坝顶处布置水平、竖直方向的位
移监测计，共 ６个位移测点。监测系统的布置形式见下图 １。

图 １ 均质地基坝段量测布置

双斜滑动面地基地质力学模型试验量测系统分为坝体应变、坝体位移及坝基应变量测系统。其
＃
＃
中，１８坝段、１９坝段坝体下游面 １?３坝高、２?３坝高及坝顶处布置安装 １２支位移监测计，在下游易
＃
＃
破坏的 ｆ１１４和 ｆ１１５断层的出露处布置 ４个位移监测计。在 １８坝段和 １９坝段外侧建基面各布置 ２０个
＃
＃
三花应变片，共计 ４０个应变测点。１８、１９坝基内的断层 Ｆ３１、１０ｆ２、ｆ１１４、ｆ１１５等控制坝基稳定的
＃
主要断层结构面上布置有内部应变测点，重点监控其沿结构面倾向的相对变位分布和变化特征。１８、
＃
１９坝段模型具体监测布置及地质断面见图 ２、图 ３。

＃
＃
图 ２ １８坝段量测布置 图 ３ １９坝段量测布置
三种坝段工况皆为满库时的 “自重＋ 水压力＋ 淤沙压力”，水压力和淤沙压力用油压千斤顶加载来
模拟，实现在上游坝面施加呈线性变化的单位面力，并且采用荷载分布板消除应力集中现象 ［１１］ 。坝体
自重通过与原型材料容重相等来实现。试验采用超载法对坝体进行加载，在加载前先进行简单的预加
载，以 ０．５Ｐ（Ｐ为正常蓄水位下的水荷载＋ 淤沙荷载）加载到千斤顶与坝上游面接触；后利用分级加载
０
０
的方式以每级 ０．２Ｐ继续加载，直到坝基与坝体出现失稳的状态或有倾覆趋势产生，停止加载后试验
０
结束。在试验中观测各级荷载下坝体、坝基岩体及各软弱结构面的变形甚至破坏过程。模型监测流程
图见图 ４。

３ 试验结果对比分析

３．１ 坝体应变分析 模型最终破坏结果如图 ５所示。由于篇幅限制，仅挑选坝体薄弱部位（坝踵、坝
