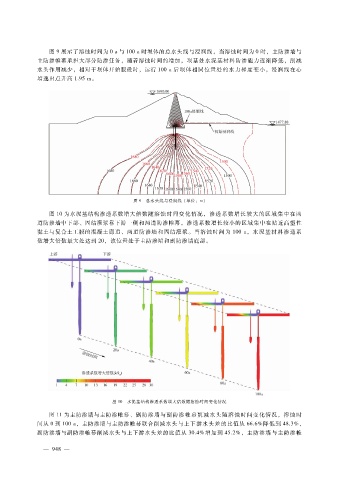

图 ９展示了溶蚀时间为 ０ａ与 １００ａ时坝体的总水头线与浸润线，当溶蚀时间为 ０时，主防渗墙与
主防渗帷幕承担大部分防渗任务，随着溶蚀时间的增加，坝基处水泥基材料防渗能力逐渐降低，削减
水头作用减少，相对于坝体开始服役时，运行 １００ａ后坝体相同位置处的水力梯度变小，浸润线在心
墙逸出点升高 １．９５ｍ。

图 ９ 总水头线与浸润线 （单位：ｍ）
图 １０为水泥基结构渗透系数增大倍数随溶蚀时间变化情况，渗透系数增长较大的区域集中在两
道防渗墙中下部、固结灌浆靠下游一侧和两道防渗帷幕，渗透系数增长较小的区域集中在贴近高塑性
黏土与复合土工膜的混凝土廊道、两道防渗墙和固结灌浆。当溶蚀时间为 １００ａ，水泥基材料渗透系
数增大倍数最大处达到 ２０，该位置处于主防渗墙和副防渗墙底部。

图 １０ 水泥基结构渗透系数增大倍数随溶蚀时间变化情况
图 １１为主防渗墙与主防渗帷幕、副防渗墙与副防渗帷幕削减水头随溶蚀时间变化情况，溶蚀时
间从 ０到 １００ａ，主防渗墙与主防渗帷幕联合削减水头与上下游水头差的比值从 ６６．６％降低到 ４８．３％，
副防渗墙与副防渗帷幕削减水头与上下游水头差的比值从 ３０．４％增加到 ４５．２％，主防渗墙与主防渗帷
