Page 70 - 2021年第52卷第7期

高程 654m

高程 618.6m
25 -23仓 23 -33仓 高程/m
#
#
高程 600.6m
1 上引管 2 上引管
#
#
1 坝后 2#坝后
#
桥主管 1 供水包 桥主管 2 供水包
#
#
（a） 通水冷却管网在线监测系统
手动模式 智能模式

手动 通水云 启动智能换向
换向 设置换向时间
停止
开闭
增压泵
开闭
开闭
换向阀
启动
启动
延时控制模块

（b） 智能换向流程 （c） 软件界面

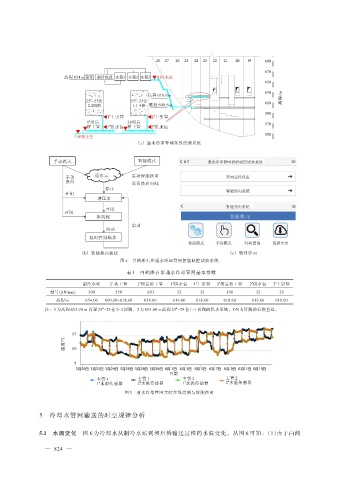

图 4 白鹤滩右岸通水冷却管网智能联控试验系统

表 1 白鹤滩右岸通水冷却管网基本参数
制冷水站 岸坡主管 1 坝后桥主管 1 供水包 1 上引管 2 坝后桥主管 2 供水包 2 上引管
#
#
#
#
#
#
型号(DN/mm) 300 250 150 32 32 150 32 32
高程/m 654.00 600.60~618.60 618.60 618.60 618.60 618.60 618.60 618.60
注：1为高程 653.90 m 高程 25 -23仓 2-2回路，2为 655.40 m 高程 23 -33仓 1-1回路的供水系统；DN 为管路的公称直径。
#
#
15
温度/℃ 10

5
日期
主管 1 主管 1 主管 2 主管 2
#
#
1 水温传感器 2 水温传感器 1 水温传感器 2 水温传感器
#
#
图 5 通水冷却管网实时在线监测与智能换向
5 冷却水管网输送的时空规律分析

5.1 水温变化 图 6 为冷却水从制冷水站到坝后桥输送过程的水温变化。从图 6 可知：（1）由于白鹤

— 824 —
