均匀。图 8（a）为手动换向时间间隔的统计，间隔分布在 12 ~ 96 h 内，主要换向间隔为 24 h 和 48 h。
统计 148 次换向数据，其中换向间隔小于 24 h 为 74 次，占比 50%；换向间隔 24 ~ 48 h 之间为 60 次，
占比 41%；换向间隔大于 48 h 为 14 次，占比 9%。图 8（b）为使用本文提出的智能换向系统之后的换向
数据，以主管温度表征，低温为供水，高温为回水，可以看出换向基本均匀，换向时间间隔稳定在
24 h 左右。

间隔/h 间隔/h 温度/℃

日期 日期
（a） 手动换向 （b） 智能换向

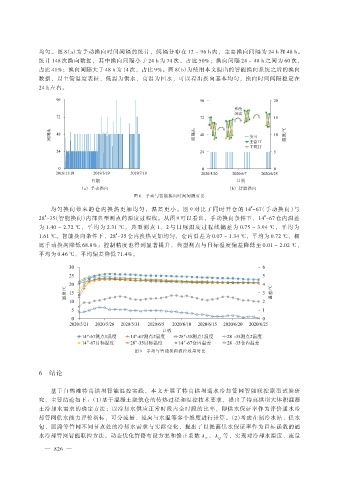

图 8 手动与智能换向时间间隔对比
#
均匀换向带来的仓内换热更加均匀，温差更小。图 9 对比了同时开仓的 14 -67（手动换向）与
28 -35（智能换向）内部典型测点的温度过程线。从图 9 可以看出，手动换向条件下，14 -67 仓内温差
#
#
为 1.40 ~ 2.72 ℃，平均为 2.31 ℃，典型测点 1、2 与目标温度过程线偏差为 0.75 ~ 3.94 ℃，平均为
#
1.61 ℃。智能换向条件下，28 -35 仓内换热更加均匀，仓内温差为 0.07 ~ 1.34 ℃，平均为 0.72 ℃，相
比手动换向降低 68.8%；控制精度也得到显著提升，典型测点与目标温度偏差降低至 0.01 ~ 2.02 ℃，
平均为 0.46 ℃，平均偏差降低 71.4%。

温度/℃ 温差/℃

日期

图 9 手动与智能换向温控效果对比

6 结论

基于白鹤滩特高拱坝智能温控实践，本文开展了特高拱坝通水冷却管网智能联控原型试验研
究，主要结论如下：（1）基于混凝土浇筑仓的传热过程和温控技术要求，提出了特高拱坝大体积混凝
土冷却水需求的确定方法；以冷却水供应正常时段占全时段的比率，即供水保证率作为评价通水冷
却管网供水能力评价指标，可分流量、流向与水温等多个维度进行计算。（2）考虑在制冷水站、供水
包、回路等管网不同节点处的冷却水需求与实际变化，提出了以提高供水保证率作为目标函数的通
水冷却管网智能联控方法，动态优化管路布设方案和修正系数 λ 、 λ 等，实现对冷却水温度、流量
Q
T
— 826 —
