滩坝址气温平均在 8 ~ 27 ℃，无论高温季节还是低温季节，外界气温均大于冷却水温度，外界气温对
冷却水主要是热量倒灌；（2）在沿程主管外部均采用厚橡塑进行保温前提下，低温季节和高温季节，
#
制冷水站到 1 、2 坝后桥主管的平均沿程水温变化分别为 0.14 和 0.53 ℃。（3）该套主管为 8 ~ 10 ℃冷
#
却水供应管道，制冷水站实际供应冷却水温在 8.00 ~ 13.89 ℃间动态变化，低温季节和高温季节平均
水温分别为 10.02 和 10.12 ℃。进行制冷水站供水水温联调时，需同时考虑不同季节坝后桥主管的冷
却水温需求和冷却水沿管网输送过程中的水温变化。

温度/℃ 温度/℃

日期 日期
（a） 低温季节 （b） 高温季节

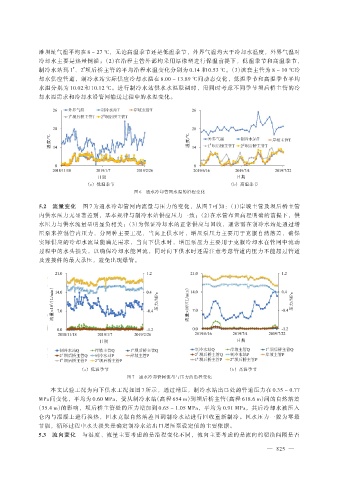

图 6 通水冷却管网水温的沿程变化
5.2 流量变化 图 7 为通水冷却管网内流量与压力的变化，从图 7 可知：（1）岸坡主管及坝后桥主管
内供水压力无显著差别，基本规律与制冷水站供应压力一致；（2）在水管布置高程明确的前提下，供
水压力与供水流量呈明显负相关；（3）为保证冷却水的正常供应与回收，通常需在制冷水站处通过增
压泵来控制管内压力，分两种主要工况，当向上供水时，增压泵压力主要用于克服自然落差，确保
实际供应的冷却水流量能满足需求，当向下供水时，增压泵压力主要用于克服冷却水在管网中流动
过程中的水头损失，以确保冷却水能回流，同时向下供水时还需注意考虑管道内压力不能超过管道
及连接件的最大承压，避免出现爆管。

（L/min） 压力/MPa （L/min） 压力/MPa

流量×10 3 / 流量×10 3 /

日期 日期

（a） 低温季节 （b） 高温季节
图 7 通水冷却管网流量与压力的沿程变化

本文试验工况为向下供水工况如图 7 所示，通过增压，制冷水站出口处的管道压力在 0.35 ~ 0.77
MPa 间变化，平均为 0.60 MPa，受从制冷水站（高程 654 m）到坝后桥主管（高程 618.6 m）间的自然落差
（35.4 m）的影响，坝后桥主管处的压力增加到 0.65 ~ 1.05 MPa，平均为 0.91 MPa，其后冷却水被压入
仓内与混凝土进行换热，回水克服自然落差回到制冷水站进行回收重新制冷。回水压力一般为零最
节能，循环过程中水头损失是确定制冷水站出口增压泵设定值的主要依据。
5.3 流向变化 与温度、流量主要考虑的是沿程变化不同，流向主要考虑的是流向的切换间隔是否
