市道路雨水口技术规范》 (DB11?T1493—2017)选择雨水口箅前 1.2m位置为流速观测点,该处水流
              流速较为稳定。

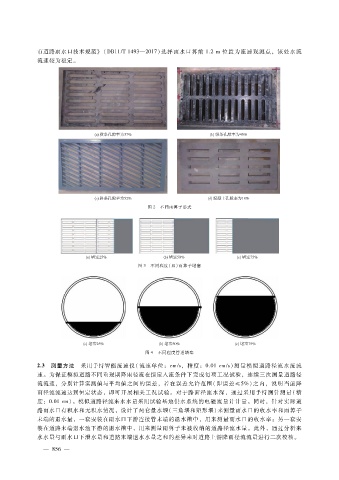

                                                     图 2 不同雨箅子形式











                                                  图 3 不同程度(双)雨箅子堵塞

















                                                    图 4 不同程度管道堵塞

              2.3 测量方法 采用手持智能流速仪(流速单位:cm?s,精度:0.01cm?s)测量模拟道路径流水流流
              速。为保证模拟道路不同重现期降雨径流在恒定入流条件下完成每项工况试验,连续三次测量道路径
              流流速,分别计算实测值与平均值之间的误差,若在误差允许范围(即误差≤5%)之内,说明当前降
              雨径流流速达到恒定状态,即可开展相关工况试验。对于路面径流水深,通过采用手持测针测量(精
              度:0.01cm)。模拟道路径流来水水量采用试验基地供水系统的电磁流量计计量。同时,针对实际道
              路雨水口有积水和无积水情况,设计了两套量水堰(三角堰和矩形堰)来测量雨水口的收水率和雨箅子
              末端的退水量,一套安装在雨水口下游连接管末端的退水槽中,用来测量雨水口的收水率;另一套安
              装在道路末端退水池下游的退水槽中,用来测量雨箅子未被收纳的道路径流水量。此外,通过分析来
              水水量与雨水口下泄水量和道路末端退水水量之和的差异来对道路上游降雨径流流量进行二次校核。
