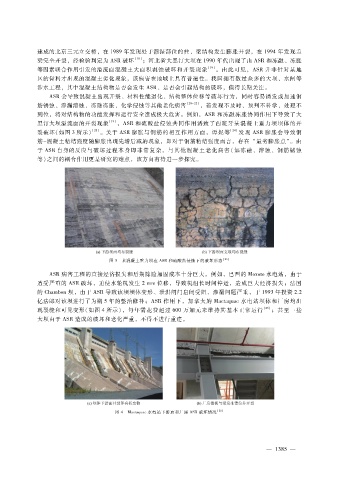

Page 119 - 2022年第53卷第11期

建成的北京三元立交桥，在 １９８９年发现处于潮湿部位的柱、梁结构发生膨胀开裂，在 １９９４年发现盖
梁完全开裂，经检验判定为 ＡＳＲ破坏 ［１８］ ；河北省大黑汀大坝在 １９９０年代出现了由 ＡＳＲ和冻融、冻胀
等因素联合作用引发的溢流面混凝土大面积剥蚀破坏和开裂现象 ［１９］ 。由此可见，ＡＳＲ并非针对某地
区的骨料才出现的混凝土劣化现象，该病害在地域上具有普遍性。我国拥有数量众多的大坝、水闸等
涉水工程，其中混凝土结构物是否会发生 ＡＳＲ、是否会引起结构的破坏，值得长期关注。
ＡＳＲ会导致混凝土出现开裂、材料性能退化、结构整体位移等破坏行为，同时容易诱发或加速钢
筋锈蚀、渗漏溶蚀、冻融冻胀、化学侵蚀等其他老化病害 ［２０ － ２２］ ，若发现不及时、预判不科学、处理不
到位，将对结构物的功能发挥和运行安全造成极大危害。例如，ＡＳＲ和冻融冻胀协同作用下导致了大
黑汀大坝溢流面的开裂现象 ［１９］ ，ＡＳＲ和硫酸盐侵蚀共同作用诱致了西班牙某混凝土重力坝坝体的开
裂破坏（如图 ３所示） ［２３］ 。关于 ＡＳＲ膨胀与钢筋的相互作用方面，谭妮等 ［２４］ 发现 ＡＳＲ膨胀会导致钢
筋－ 混凝土粘结强度随膨胀出现先增后减的现象，即对于钢筋粘结强度而言，存在 “最劣膨胀点”。由
于 ＡＳＲ自身的反应与破坏过程本身即非常复杂，与其他混凝土老化病害（如冻融、溶蚀、钢筋锈蚀
等）之间的耦合作用更是研究的难点，该方向有待进一步探究。

图 ３ 某混凝土重力坝在 ＡＳＲ和硫酸盐侵蚀下的破坏形态 ［２３］

ＡＳＲ病害工程的直接经济损失和后期除险加固成本十分巨大。例如，巴西的 Ｍｏｘｏｔｏ水电站，由于
遭受严重的 ＡＳＲ破坏，迫使水轮机发生 ２ｍｍ位移，导致机组长时间停运，造成巨大经济损失；法国
的 Ｃｈａｍｂｏｎ坝，由于 ＡＳＲ导致该坝坝体变形、泄洪闸门启闭受阻、渗漏问题严重，于 １９９３年投资 ２．２
亿法郎对该坝进行了为期 ５年的整治修补；ＡＳＲ作用下，加拿大的 Ｍａｃｔａｑｕａｃ水电站坝体和厂房均出
现裂缝和可见变形（如图 ４所示），每年需花费超过 ６００万加元来维持其基本正常运行 ［２５］ ；甚至一些
大坝由于 ＡＳＲ造成的破坏和老化严重，不得不进行重建。

图 ４ Ｍａｃｔａｑｕａｃ水电站下游面和厂房 ＡＳＲ破坏情况 ［２５］

３
— １ ８ ５ —
