下,远低于 95%,说明考虑水风光互补调度可以显著降低缺电发生概率,提高供电可靠性。所提规则
              较对比规则 1年平均发电量提高 0~0.22%,平均提高 0.09%;出力破坏深度降低 7.55%~76.14%,平
              均降低 51.93%;年平均弃电量减少 9.30%~13.59%,平均减少 11.63%。所提规则较对比规则 2年平
              均发电量提高 0.90%~1.48%,平均提高 1.17%;出力破坏深度降低 6.00%~14.66%,平均降低 10.22%;
              年平均弃电量减少 30.36%~34.48%,平均减少 33.13%。说明所提规则考虑水风光互补运行、对冲规
              则、满蓄规则均可以显著降低缺电、弃电风险,提高电能利用效率,同时增加发电量。
              4.3.6 典型年调度过程分析 为进一步分析水风光互补运行、对冲规则、满蓄规则对梯级水风光综合
              基地互补调度的影响,本文以新能源装机容量场景 3为例分析所提规则、对比规则 1、对比规则 2典
              型年调度过程,如图 9所示,其中丰水年、平水年、枯水年分别选择 25%、50%、75%年径流累计频
              率对应年份,图中水平虚线表示保证出力 960MW。






































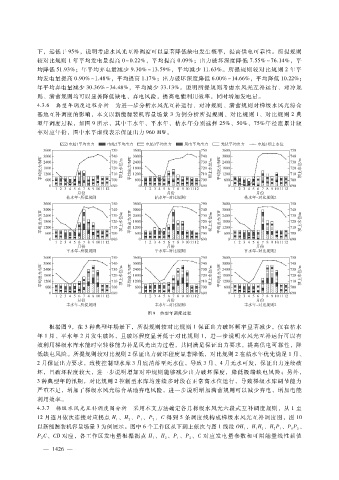

                                                     图 9 典型年调度过程

                  根据图 9,在 3种典型年场景下,所提规则较对比规则 1保证出力破坏频率显著减少,仅在枯水
              年 1月、平水年 2月发生破坏,且破坏程度显著低于对比规则 1,进一步说明水风光互补运行可以有
              效利用梯级水库水能时空转移能力补足风光出力过程,共同满足保证出力要求,提高供电可靠性,降
              低缺电风险。所提规则较对比规则 2保证出力破坏程度显著降低,对比规则 2在枯水年优先满足 1月、
              2月保证出力要求,致使控制型水库 3月底消落至死水位,导致 3月、4月无水可发,保证出力连续破
              坏,且破坏程度较大,进一步说明增加对冲规则能够减少出力破坏深度,降低极端缺电风险;另外,
              3种典型年的汛期,对比规则 2控制型水库均连续多时段在正常高水位运行,导致梯级水库调节能力
              严重不足,增加了梯级水风光综合基地弃电风险,进一步说明增加满蓄规则可以减少弃电,增加电能
              利用效率。
              4.3.7 梯级水风光互补调度图分析 采用本文方法确定各月梯级水风光六段式互补调度规则,从 1至
              12月逐月依次连接对应拐点 H、H、P、P、C得到 5条调度线构成梯级水风光互补调度图,图 10
                                                       2
                                          1
                                                  1
                                              2
              以新能源装机容量场景 3为例展示。图中 6个工作区从下到上依次与图 1线段 OH、HH、HP、PP、
                                                                                             2
                                                                                           1
                                                                                                       1 2
                                                                                                 2 1
                                                                                       1
              PC、CD对应,各工作区发电量根据拐点 H、H、P、P、C对应发电量参数和可用能量线性插值
               2                                       1   2   1    2
