Page 109 - 水利学报2021年第52卷第6期

5
3m
4 4m
5m
（B）% / P 3

2

1
50 100 150 200 250 300
功率/kW

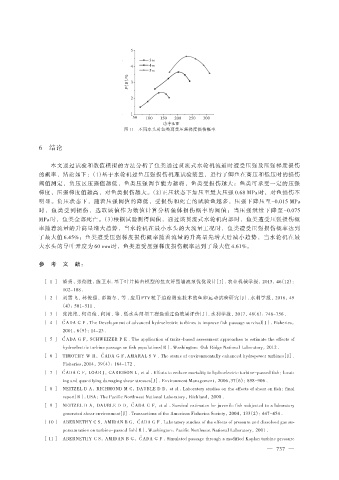

图 11 不同水头时鱼类遭受压强梯度损伤概率

6 结论

本文通过试验和数值模拟的方法分析了鱼类通过贯流式水轮机流道时遭受压强及压强梯度损伤
的概率，结论如下：（1）基于水轮机过鱼压强损伤机理试验装置，进行了鲫鱼在高压和低压时的损伤
阈值测定，负压区压强值越低，鱼类压强调节能力越弱，鱼类受损伤越大；鱼类可承受一定的压强
梯度，压强梯度值越高，对鱼类损伤越大。（2）正压状态下加压至最大压强 0.68 MPa 时，对鱼损伤不
明显。负压状态下，随着压强阈值的降低，受损伤和死亡的试验鱼越多，压强下降压至-0.015 MPa
时，鱼类受到损伤，选取该值作为数值计算分析鱼体损伤概率的阈值；当压强继续下降至-0.075
MPa 时，鱼类全部死亡。（3）根据试验测得阈值，通过该贯流式水轮机内部时，鱼类遭受压强损伤概
率随着流量的升高呈增大趋势，当水轮机在最小水头的大流量工况时，鱼类遭受压强损伤概率达到
了最大值 6.45%；鱼类遭受压强梯度损伤概率随着流量的升高呈先增大后减小趋势，当水轮机在最
大水头的导叶开度为 60 mm 时，鱼类遭受压强梯度损伤概率达到了最大值 4.61%。

参 考 文 献：

［ 1 ］ 潘强，张德胜，施卫东. 基于叶片撞击模型的鱼友好型轴流泵优化设计［J］. 农业机械学报，2015，46（12）：
102-108 .
［ 2 ］ 刘雪飞，林俊强，彭期冬，等 . 应用 PTV 粒子追踪测速技术的鱼卵运动试验研究［J］. 水利学报，2018，49
（4）：501-511 .
［ 3 ］ 张艳艳，何贞俊，何用，等 . 低水头闸坝工程鱼道过鱼效果评价［J］. 水利学报，2017，48（6）：748-756 .
̌
［ 4 ］ C ADA G F . The Development of advanced hydroelectric turbines to improve fish passage survival［J］. Fisheries，
2001，6（9）：14-23 .
̌
［ 5 ］ C ADA G F，SCHWEIZER P E . The application of traits-based assessment approaches to estimate the effects of
hydroelectric turbine passage on fish populations［R］. Washington：Oak Ridge National Laboratory，2012 .
̌
［ 6 ］ TIMOTHY W H，C ADA G F，AMARAL S V . The status of environmentally enhanced hydropower turbines［J］.
Fisheries，2014，39（4）：164-172 .
̌
［ 7 ］ C ADA G F，LOAR J，GARRISON L，et al . Efforts to eeduce mortality to hydroelectric turbine-passed fish：locat⁃
ing and quantifying damaging shear stresses［J］. Environment Management，2006，37（6）：898-906 .
［ 8 ］ NEITZEL D A，RICHMOND M C，DAUBLE D D，et al . Laboratory studies on the effects of shear on fish：final
report［R］. USA：The Pacific Northwest National Laboratory，Richland，2000 .
̌
［ 9 ］ NEITZEL D A，DAUBLE D D，C ADA G F，et al . Survival estimates for juvenile fish subjected to a laboratory
generated shear environment［J］. Transactions of the American Fisheries Society，2004，133（2）：447-454 .
̌
［ 10］ ABERNETHY C S，AMIDAN B G，C ADA G F . Laboratory studies of the effects of pressure and dissolved gas su⁃
persaturation on turbine-passed fish［R］. Washington：Pacific Northwest National Laboratory，2001 .
̌
［ 11］ ABERNETHY C S，AMIDAN B G，C ADA G F . Simulated passage through a modified Kaplan turbine pressure
— 737 —
