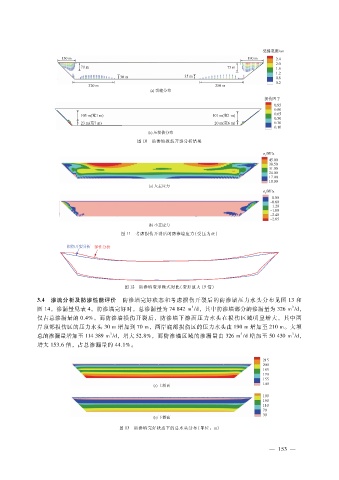

图 １０ 防渗墙损伤开裂分析结果
图 １１ 考虑损伤开裂后的防渗墙应力（受压为正）
图 １２ 防渗墙变形模式对比（变形放大 １５倍）
３．４ 渗流分析及防渗性能评价 防渗墙完好状态和考虑损伤开裂后的防渗墙压力水头分布见图 １３和
３
３
图 １４，渗漏量见表 ４。防渗墙完好时，总渗漏量为 ７４８４２ｍ ?ｄ，其中防渗墙部分的渗漏量为 ３２６ｍ ?ｄ，
仅占总渗漏量的 ０．４％。而防渗墙损伤开裂后，防渗墙下游面压力水头在损伤区域明显增大，其中两
岸顶部损伤区的压力水头 ３０ｍ增加到 ７０ｍ，两岸底部损伤区的压力水头由 １９０ｍ增加至 ２１０ｍ。大坝
３
３
３
总的渗漏量增加至 １１４３８９ｍ ?ｄ，增大 ５２．８％，而防渗墙区域的渗漏量由 ３２６ｍ ?ｄ增加至 ５０４３０ｍ ?ｄ，
增大 １５３．６倍，占总渗漏量的 ４４．１％。
图 １３ 防渗墙完好状态下的总水头分布（单位：ｍ）
