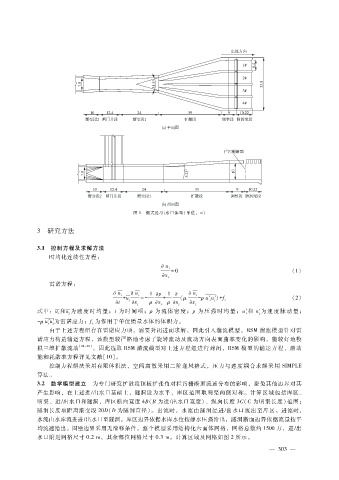

图 1 侧式进?出水口体型(单位:m)


              3 研究方法


              3.1 控制方程及求解方法
                  时均化连续性方程:
                                                           u
                                                            i
                                                             = 0                                        (1)
                                                           x i
                  雷诺方程:
                                          u    u i  1 珋 1       u i
                                                         p
                                           i
                                            + u   =-      +     ( μ    - ρ u′u′) + f                    (2)
                                           t  j  x j  ρ x ρ x    x    i j  i
                                                                j
                                                          i
                                                                      j
                                                                     p为
              式中:u和u为 速 度 时 均 量;t为 时 间 项;ρ为 流 体 密 度; 珋 压 强 时 均 量;u′和 u′为 速 度 脉 动 量;
                      i  j                                                             i    j
              - ρ u′u′为雷诺应力;f为作用于单位质量水体的体积力。
                  i j            i
                  由于上述方程组存在雷诺应力项,需要封闭进而求解,因此引入湍流模型。RSM湍流模型针对雷
              诺应力构造输运方程,该模型较严格地考虑了旋转流动及流动方向表面曲率变化的影响,能较好地模
              拟三维扩散流动        [28 - 29] ,因此选取 RSM湍流模型对上述方程组进行封闭,RSM 模型的输运方程、湍动
              能和耗散率方程详见文献[ 10]。
                  控制方程解法采用有限体积法,空间离散采用二阶迎风格式,压力与速度耦合求解采用 SIMPLE
              算法。
              3.2 数学模型建立 为专门研究扩散段顶板扩张角对拦污栅断面流速分布的影响,避免其他边界对其
              产生影响,在上述进?出水口基础上,隧洞设为水平,库区范围取明渠两侧对称。计算区域包括库区、
              明渠、进?出水口和隧洞,库区横向宽度 4B(B为进?出水口宽度)、纵向长度 3C(C为明渠长度)范围;
              隧洞长度取距离渐变段 20D(D为隧洞直径)。出流时,水流由隧洞经进?出水口流出至库区。进流时,
              水流由水库流进进?出水口至隧洞。库区边界依据水库水位按静水压强给出,隧洞断面边界依据流量按平
              均流速给出。固壁边界采用无滑移条件。整个模型采用结构化六面体网格,网格总数约 1500万,进?出
              水口附近网格尺寸 0.2m,其余部位网格尺寸 0.3m。计算区域及网格如图 2所示。
