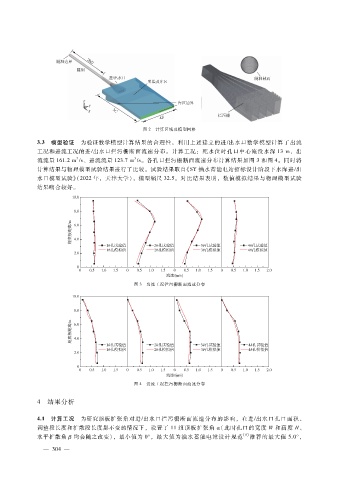

图 2 计算区域及模型网格

              3.3 模型验证 为验证数学模型计算结果的合理性,利用上述建立的进?出水口数学模型计算了出流
              工况和进流工况的进?出水口拦污栅断面流速分布。计算工况:死水位时孔口中心淹没水深 13m、出
                            3
                                                3
              流流量 161.2m ?s、进流流量 123.7m ?s。各孔口拦污栅断面流速分布计算结果如图 3和图 4。同时将
              计算结果与物理模型试验结果进行了比较。试验结果取自《 SY抽水蓄能电站招标设计阶段下水库进?出
              水口模型试验》( 2022年,天津大学),模型缩尺 32.5。对比结果表明,数值模拟结果与物理模型试验
              结果吻合较好。




















                                                图 3 出流工况拦污栅断面流速分布




















                                                图 4 进流工况拦污栅断面流速分布


              4 结果分析

              4.1 计算工况 为研究顶板扩张角对进?出水口拦污栅断面流速分布的影响,在进?出水口孔口面积、
              调整段长度和扩散段长度都不变的情况下,设置了 11组顶板扩张角 α (此时孔口的宽度 W 和高度 H、
              水平扩散角 β均会随之改变),最小值为 0°,最大值为抽水蓄能电站设计规范                                   [8] 推荐的最大值 5.0°,

                     4
