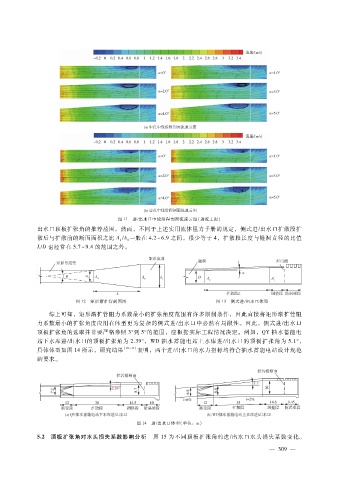

图 １１ 进?出水口中线沿程剖面流速云图（进流工况）
出水口顶板扩张角的推荐范围。然而，不同于上述实用流体阻力手册的规定，侧式进?出水口扩散段扩
散后与扩散前的断面面积之比 Ａ?Ａ一般在 ４．２～６．９之间，很少等于 ４，扩散段长度与隧洞直径的比值
１ ０
Ｌ?Ｄ也经常在 ５．７～９．４的范围之外。
图 １２ 矩形渐扩管剖面图 图 １３ 侧式进?出水口体型
综上可知，矩形渐扩管阻力系数最小的扩张角度范围有许多限制条件，因此直接将矩形渐扩管阻
力系数最小的扩张角度应用在体型更为复杂的侧式进?出水口中必然有局限性。因此，侧式进?出水口
顶板扩张角的选取并非要严格参照 ３°到 ５°的范围，应根据实际工程情况决定。例如，ＱＹ抽水蓄能电
站下水库进?出水口的顶板扩张角为 ２．３９°，ＷＤ抽水蓄能电站上水库进?出水口的顶板扩张角为 ５．１°，
具体体型如图 １４所示，研究结果 ［１０ － １１］ 表明，两个进?出水口的水力指标均符合抽水蓄能电站设计规范
的要求。
图 １４ 进?出水口体型（单位：ｍ）
５．２ 顶板扩张角对水头损失系数影响分析 图 １５为不同顶板扩张角的进?出水口水头损失系数变化。
— ３ ０ ９ —
