图中：OC 为常规混凝土；PC 为塑性混凝土；UF 为防渗墙上游面；DF 为防渗墙下游面

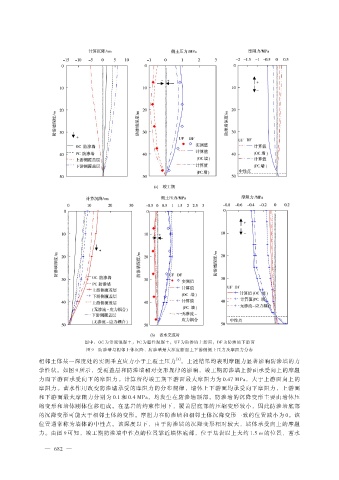

图 9 防渗墙与相邻土体沉降、防渗墙最大深度断面上下游侧侧土压力及摩阻力分布
［9］
相邻土体某一深度处的实测垂直应力小于上覆土压力 。上述结果均表明摩阻力显著影响防渗墙的力
学性状。如图 9 所示，受覆盖层和防渗墙相对变形规律的影响，竣工期防渗墙上游面承受向上的摩阻
力而下游面承受向下的摩阻力。计算所得竣工期下游面最大摩阻力为 0.47 MPa，大于上游面向上的
摩阻力。蓄水作用改变防渗墙承受的摩阻力的分布规律，墙体上下游面均承受向下摩阻力，上游面
和下游面最大摩阻力分别为 0.1 和 0.4 MPa，均发生在防渗墙顶部。防渗墙的沉降变形主要由墙体压
缩变形和墙体刚体位移组成。在基岩的约束作用下，覆盖层底部的压缩变形较小，因此防渗墙底部
的沉降变形可能大于相邻土体的变形。摩阻力在防渗墙和相邻土体沉降变形一致的位置减小为 0。该
位置通常称为墙体的中性点。该深度以下，由于防渗墙的沉降变形相对较大，墙体承受向上的摩阻
力。由图 9 可知，竣工期防渗墙中性点的位置靠近墙体底部，位于基岩以上大约 1.5 m 的位置，蓄水
