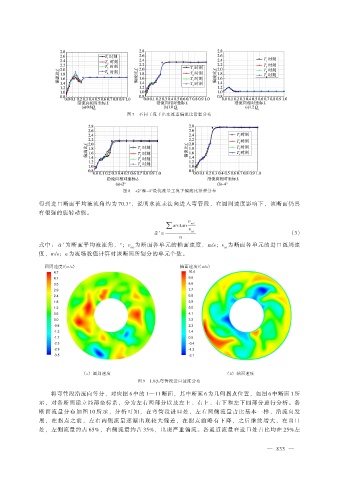

图 7 不同工况下出水流道偏流比沿程分布

图 8 +2°和-4°最优流量工况下偏流比沿程分布
得到进口断面平均液流角约为 70.3°，说明水流未法向进入弯管段，在圆周速度影响下，该断面仍具
有很强的旋转动能。
v
å arctan v mi
α ˉ ′ = ui （3）
n
式中： α ˉ ′ 为断面平均液流角，°；v 为断面各单元的轴面速度，m/s；v 为断面各单元的进口圆周速
mi
ui
度，m/s；n 为流场数值计算时该断面所划分的单元个数。
圆周速度/（m/s） 轴面速度/（m/s）

（a） 圆周速度 （b） 轴面速度
图 9 1.0Q 0弯管段进口速度分布

将弯管段沿流向等分，对应图 6 中的 1—11 断面，其中断面 6 为几何拐点位置，如图 6 中断面 1 所
示，对各断面建立局部坐标系，分为左右两部分以及左上、右上、右下和左下四部分进行分析。各
断面流量分布如图 10 所示，分析可知，在弯管段进口处，左右两侧流量占比基本一样，沿流向发
展，在拐点之前，左右两侧流量逐渐出现较大偏差，在拐点前略有下降，之后继续增大，在出口
处，左侧流量约占 65%，右侧流量约占 35%，出现严重偏流。各通道流量在进口处占比均在 25%左
