速度/（m/s）

（a） 0.1 倍展向位置速度分布
速度/（m/s）

（b） 0.5 倍展向位置速度分布

速度/（m/s）

（c） 0.9 倍展向位置速度分布

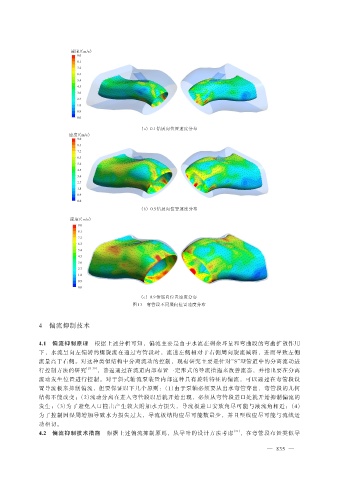

图 13 弯管段不同展向位置速度分布

4 偏流抑制技术

4.1 偏流抑制原理 根据上述分析可知，偏流主要是由于水流在剩余环量和弯曲段的弯曲扩散作用

下，水流呈向左偏转的螺旋流在通过弯管段时，流道左侧相对于右侧周向旋流减弱，进而导致左侧
流量高于右侧。对这种类似结构中分离流动的控制，现有研究主要是针对“S”型管道中的分离流动进
行控制方法的研究 ［28-30］ ，普遍通过在流道内部布置一定形式的导流措施来改善流态，并指出要在分离
流动发生位置进行控制。对于斜式轴流泵装置内部这种具有旋转特征的偏流，可以通过在弯管段设
置导流板来抑制偏流，但要保证以下几个原则：（1）由于泵轴必须要从出水弯管穿出，弯管段的几何
结构不能改变；（2）流动分离在进入弯管段以后就开始出现，必须从弯管段进口处就开始抑制偏流的
发生；（3）为了避免入口撞击产生较大附加水力损失，导流板进口安放角尽可能与液流角相近；（4）
为了控制因湿周增加导致水力损失过大，导流板结构应尽可能数量少，并且型线应尽可能与流线运
动相切。
4.2 偏流抑制技术措施 根据上述偏流抑制原则，从导叶的设计方法考虑 ［31］ ，在弯管段布置类似导
