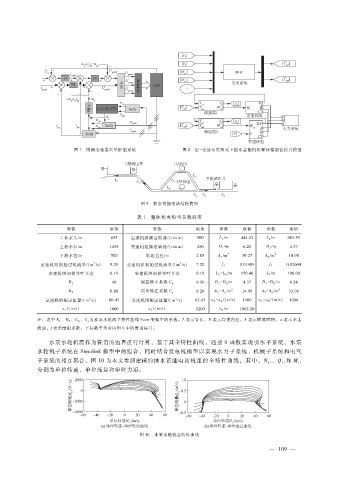

图 ７ 网侧变流器矢量控制系统 图 ８ 定－ 变速布置形式下抽水蓄能机组整体精细化仿真模型

图 ９ 抽水蓄能电站结构简图

表 １ 整体仿真模型参数取值

参数 取值 参数 取值 参数 取值 参数 取值
工作水头?ｍ ６５５ 定速机组额定转速?（ｒ?ｍｉｎ） ５００ Ｌ １ ?ｍ ４４４．２３ Ｌ ２ ?ｍ ９８３．５５
上游水位?ｍ １１５５ 变速机组额定转速?（ｒ?ｍｉｎ） ４５０ Ｄ １ ?ｍ ６．２１ Ｄ ２ ?ｍ ４．３７
下游水位?ｍ ５００ 转轮直径?ｍ ２．０５ Ａ １ ?ｍ ２ ３０．２７ Ａ ２ ?ｍ ２ １４．９８
３
３
定速机组初始过机流量?（ｍ ?ｓ） ９．２８ 变速机组初始过机流量?（ｍ ?ｓ） ７．２０ ｆ １ ０．０１４８９ ｆ ０．０２６０４
２
－
定速机组初始导叶开度 ０．１９ 变速机组初始导叶开度 ０．１０ Ｌ ３ Ｌ ６ ?ｍ １７０．４０ Ｌ ７ ?ｍ １０６．００
－
－
１０ ０．５０ Ｄ ３ Ｄ ６ ?ｍ ４．３７ Ｄ ７ Ｄ ８ ?ｍ ６．５８
Ｋ １ 误差修正系数 Ｃ ｈ
－
－
０．８０ ０．２０ Ａ ３ Ａ ６ ?ｍ ２ １４．９８ Ａ ７ Ａ ８ ?ｍ ２ ３３．９６
Ｋ ２ 误差修正系数 Ｃ ｙ
３
－
－
３
定速机组额定流量?（ｍ ?ｓ） ６０．４３ 变速机组额定流量?（ｍ ?ｓ） ６２．４３ ａ ３ ａ ６ ?（ｍ?ｓ） １１００ ａ ７ ａ ８ ?（ｍ?ｓ） １０００
ａ １ ?（ｍ?ｓ） １０００ ａ ２ ?（ｍ?ｓ） １２００ Ｌ ８ ?ｍ １０６５．２０
注：表中 Ｋ １ 、Ｋ ２ 、Ｃ ｈ 、Ｃ ｙ 为水泵水轮机全特性曲线 Ｓｕｔｅｒ变换中的系数。Ｌ表示管长，Ｄ表示管道内径，Ａ表示横截面积，ａ表示水击
波速，ｆ表示摩阻系数，下标数字为对应图 ９中的管道标号。
水泵水轮机需作为管道的边界进行计算，基于其全特性曲线，通过 Ｓ函数实现引水子系统、水泵
水轮机子系统在 Ｓｉｍｕｌｉｎｋ模型中的组合，同时结合发电机模型以实现水力子系统、机械子系统和电气
子系统的相互耦合。图 １０为本文参照建模的抽水蓄能电站机组的全特性曲线，其中，Ｎ 、Ｑ 和 Ｍ
１１ １１ １１
分别为单位转速、单位流量和单位力矩。

图 １０ 水泵水轮机全特性曲线
