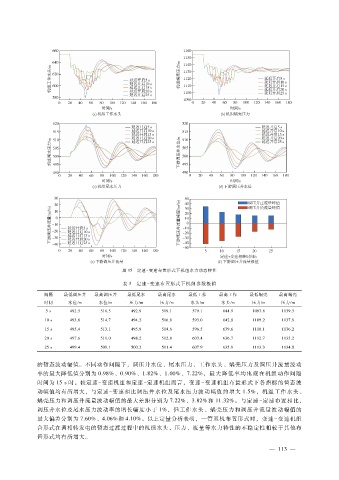

图 １５ 定速－ 变速布置形式下机组水力动态特性

表 ３ 定速－ 变速布置形式下机组参数极值
间隔 最低调压井 最高调压井 最低尾水 最高尾水 最低工作 最高工作 最低蜗壳 最高蜗壳
时间 水位?ｍ 水位?ｍ 压力?ｍ 压力?ｍ 水头?ｍ 水头?ｍ 压力?ｍ 压力?ｍ
５ｓ ４９２．５ ５１６．５ ４９２．９ ５１９．１ ５７９．１ ６４４．９ １０９７．８ １１３９．３
１０ｓ ４９３．６ ５１４．７ ４９４．２ ５１６．８ ５９３．０ ６４２．８ １１０９．２ １１３７．９
１５ｓ ４９５．４ ５１３．１ ４９５．９ ５１４．６ ５９６．５ ６３９．６ １１１０．１ １１３６．２
２０ｓ ４９７．６ ５１１．０ ４９８．２ ５１２．８ ６０３．４ ６３６．７ １１１２．７ １１３５．２
２５ｓ ４９９．４ ５０９．１ ５００．２ ５１１．４ ６０７．９ ６３５．９ １１１３．９ １１３４．８

的暂态波动幅值。不同动作间隔下，调压井水位、尾水压力、工作水头、蜗壳压力及调压井流量波动
率的最大降低值分别为 ０．９８％、０．９０％、１．８２％、１．００％、７．２２％，最大降低率均出现在机组动作间隔
时间为 １５ｓ时。较定速－ 变速机组和定速－ 定速机组而言，变速 － 变速机组布置形式下各指标的暂态波
动幅值均有所增大，与定速－ 变速相比调压井水位及尾水压力波动幅值约增大 １．５％，机组工作水头、
蜗壳压力和调压井流量波动幅值的最大差距分别为 ７．２２％、３．８２％和 １１．３２％。与定速 － 定速布置相比，
调压井水位及尾水压力波动率的增长幅度小于 １％，但工作水头、蜗壳压力和调压井流量波动幅值的
最大偏差分别为 ７．６０％、４．０６％和 ４．１０％。以上定量分析表明，一管双机布置形式时，变速 － 变速机组
合形式在调相转发电的暂态过渡过程中的机组水头、压力、流量等水力特性的不稳定性相较于其他布
置形式均有所增大。
