P. 119

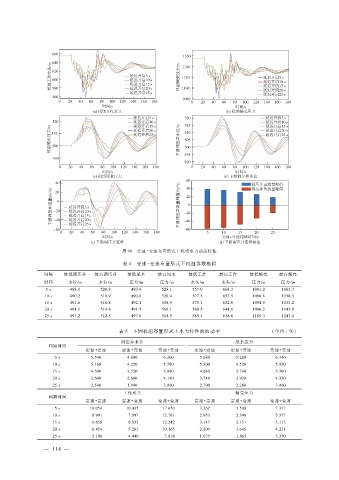

图 １６ 变速－ 变速布置形式下机组水力动态特性
表 ４ 变速－ 变速布置形式下机组参数极值
间隔 最低调压井 最高调压井 最低尾水 最高尾水 最低工作 最高工作 最低蜗壳 最高蜗壳
时间 水位?ｍ 水位?ｍ 压力?ｍ 压力?ｍ 水头?ｍ 水头?ｍ 压力?ｍ 压力?ｍ
５ｓ ４８８．９ ５２０．８ ４８９．４ ５２３．１ ５５７．０ ６６８．３ １０８１．２ １１６３．７
１０ｓ ４９０．２ ５１８．９ ４９０．８ ５２０．４ ５７７．３ ６５７．９ １０９６．８ １１５８．５
１５ｓ ４９１．６ ５１６．８ ４９２．１ ５１８．９ ５７５．７ ６５２．９ １０９４．９ １１５３．２
２０ｓ ４９４．１ ５１４．８ ４９４．５ ５１６．１ ５８０．５ ６４４．６ １０９６．２ １１４３．８
２５ｓ ４９７．２ ５１２．５ ４９７．６ ５１４．９ ５８９．３ ６３８．６ １１０５．３ １１４３．１
表 ５ 不同机组布置形式下水力特性的波动率 （单位：％）
调压井水位 尾水压力
间隔时间
定速＋ 定速 定速＋ 变速 变速＋ 变速 定速＋ 定速 定速＋ 变速 变速＋ 变速
５ｓ ５．５４０ ４．８００ ６．３６０ ５．６８０ ５．２２０ ６．７４０
１０ｓ ５．１６０ ４．２２０ ５．７８０ ５．３００ ４．５２０ ５．９２０
１５ｓ ４．５００ ３．５２０ ５．０４０ ４．６４０ ３．７４０ ５．３８０
２０ｓ ３．６００ ２．６８０ ４．１４０ ３．７４０ ２．９２０ ４．３２０
２５ｓ ２．５４０ １．９４０ ３．０６０ ２．７００ ２．２８０ ３．４６０
工作水头 蜗壳压力
间隔时间
定速＋ 定速 定速＋ 变速 变速＋ 变速 定速＋ 定速 定速＋ 变速 变速＋ 变速
５ｓ １０．０５４ １０．４３５ １７．６５０ ３．２６２ ３．５００ ７．３１７
１０ｓ ８．９９１ ７．８９７ １２．７８１ ２．９５３ ２．３９８ ５．３７７
１５ｓ ８．６５８ ６．８３５ １２．２４２ ３．１４７ ２．１５１ ５．１１３
２０ｓ ６．４５４ ５．２８１ １０．１６５ ２．２０４ １．６４８ ４．２３１
２５ｓ ５．１０６ ４．４４０ ７．８１８ １．６７５ １．４６３ ３．３５０
— １ １ —
４
