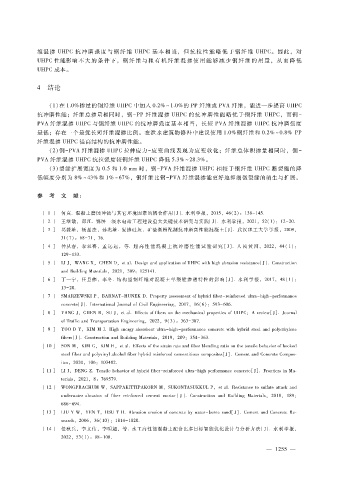

Page 119 - 2023年第54卷第10期

维混 掺 ＵＨＰＣ抗 冲 磨 强 度 与 钢 纤 维 ＵＨＰＣ基 本 相 当，但 抗 拉 性 能 略 低 于 钢 纤 维 ＵＨＰＣ。因 此，对
ＵＨＰＣ性能影响 不 大 的 条 件 下，钢 纤 维 与 粗 有 机 纤 维 混 掺 使 用 能 够 减 少 钢 纤 维 的 用 量，从 而 降 低
ＵＨＰＣ成本。

４ 结论

（１）在 １．０％掺量的钢纤维 ＵＨＰＣ中加入 ０．２％～１．０％的 ＰＰ纤维或 ＰＶＡ纤维，能进一步提高 ＵＨＰＣ
抗冲磨性能；纤维总掺量相同时，钢－ ＰＰ纤维混掺 ＵＨＰＣ的抗冲磨性能略优于钢纤维 ＵＨＰＣ，而钢 －

ＰＶＡ纤维混掺 ＵＨＰＣ与钢纤维 ＵＨＰＣ的抗冲磨强度基本相当，长短 ＰＶＡ纤维混掺 ＵＨＰＣ抗冲磨强度
最低；存在一个最优长短纤维混掺比例。在泄水建筑物修补中建议使用 １．０％钢纤维和 ０．２％～０．８％ ＰＰ
纤维混掺 ＵＨＰＣ提高结构的抗冲磨性能。
（ ２）钢－ ＰＶＡ纤维混掺 ＵＨＰＣ拉伸应力－ 应变曲线表现为应变软化；纤维总体积掺量相同时，钢 －
ＰＶＡ纤维混掺 ＵＨＰＣ抗拉强度较钢纤维 ＵＨＰＣ降低 ５．３％～２８．３％。
（３）裂缝扩展宽度为 ０．５和 １．０ｍｍ时，钢－ ＰＶＡ纤维混掺 ＵＨＰＣ相较于钢纤维 ＵＨＰＣ断裂能的降
低幅度分别为 ８％～４３％和 １％～６７％，钢纤维比钢－ ＰＶＡ纤维混掺能更好地抑制微裂缝的萌生与扩展。

参 考 文 献：

［ １］ 何真．混凝土磨蚀冲蚀与其它环境因素的耦合作用［Ｊ］．水利学报，２０１５，４６（２）：１３８ － １４５．
［ ２］ 王继敏，郑江．锦屏一级水电站工程建设重大关键技术研究与实践［Ｊ］．水利学报，２０２１，５２（１）：１２ － ２０．
［ ３］ 葛毅雄，杨晶杰，孙兆雄．复掺硅灰、矿渣微粉配制抗冲磨高性能混凝土［Ｊ］．武汉理工大学学报，２００９，
３１（７）：６８ － ７１，７６．
［ ４］ 仲从春，李双喜，孟 远 远，等．超 高 性 能 混 凝 土 抗 冲 磨 性 能 试 验 研 究 ［Ｊ］．人 民 黄 河，２０２２，４４（１）：
１２９ － １３３．
［ ５］ ＬＩＪ，ＷＡＮＧＸ，ＣＨＥＮＤ，ｅｔａｌ．ＤｅｓｉｇｎａｎｄａｐｐｌｉｃａｔｉｏｎｏｆＵＨＰＣｗｉｔｈｈｉｇｈａｂｒａｓｉｏｎｒｅｓｉｓｔａｎｃｅ［Ｊ］．Ｃｏｎｓｔｒｕｃｔｉｏｎ
ａｎｄＢｕｉｌｄｉｎｇＭａｔｅｒｉａｌｓ ，２０２１，３０９：１２５１４１．
［ ６］ 丁一宁，任县伟，李冬．结 构 型 钢 纤 维 对 混 凝 土 单 裂 缝 渗 透 特 性 的 影 响 ［Ｊ］．水 利 学 报，２０１７，４８（１）：
１３ － ２０．
［ ７］ ＳＭＡＲＺＥＷＳＫＩＰ，ＢＡＲＮＡＴ － ＨＵＮＥＫＤ．Ｐｒｏｐｅｒｔｙａｓｓｅｓｓｍｅｎｔｏｆｈｙｂｒｉｄｆｉｂｅｒ － ｒｅｉｎｆｏｒｃｅｄｕｌｔｒａ － ｈｉｇｈ － ｐｅｒｆｏｒｍａｎｃｅ
ｃｏｎｃｒｅｔｅ ［Ｊ］．ＩｎｔｅｒｎａｔｉｏｎａｌＪｏｕｒｎａｌｏｆＣｉｖｉｌＥｎｇｉｎｅｅｒｉｎｇ，２０１７，１６（６）：５９３ － ６０６．
［ ８］ ＹＡＮＧＪ，ＣＨＥＮＢ，ＳＵＪ，ｅｔａｌ．ＥｆｆｅｃｔｓｏｆｆｉｂｅｒｓｏｎｔｈｅｍｅｃｈａｎｉｃａｌｐｒｏｐｅｒｔｉｅｓｏｆＵＨＰＣ：Ａｒｅｖｉｅｗ［Ｊ］．Ｊｏｕｒｎａｌ
ｏｆＴｒａｆｆｉｃａｎｄＴｒａｎｓｐｏｒｔａｔｉｏｎＥｎｇｉｎｅｅｒｉｎｇ，２０２２，９（３）：３６３ － ３８７．
［ ９］ ＹＯＯＤＹ，ＫＩＭ Ｍ Ｊ．Ｈｉｇｈｅｎｅｒｇｙａｂｓｏｒｂｅｎｔｕｌｔｒａ － ｈｉｇｈ － ｐｅｒｆｏｒｍａｎｃｅｃｏｎｃｒｅｔｅｗｉｔｈｈｙｂｒｉｄｓｔｅｅｌａｎｄｐｏｌｙｅｔｈｙｌｅｎｅ
ｆｉｂｅｒｓ ［Ｊ］．ＣｏｎｓｔｒｕｃｔｉｏｎａｎｄＢｕｉｌｄｉｎｇＭａｔｅｒｉａｌｓ，２０１９，２０９：３５４ － ３６３．
［１０］ ＳＯＮＭ，ＫＩＭ Ｇ，ＫＩＭ Ｈ，ｅｔａｌ．Ｅｆｆｅｃｔｓｏｆｔｈｅｓｔｒａｉｎｒａｔｅａｎｄｆｉｂｅｒｂｌｅｎｄｉｎｇｒａｔｉｏｏｎｔｈｅｔｅｎｓｉｌｅｂｅｈａｖｉｏｒｏｆｈｏｏｋｅｄ
ｓｔｅｅｌｆｉｂｅｒａｎｄｐｏｌｙｖｉｎｙｌａｌｃｏｈｏｌｆｉｂｅｒｈｙｂｒｉｄｒｅｉｎｆｏｒｃｅｄｃｅｍｅｎｔｉｔｉｏｕｓｃｏｍｐｏｓｉｔｅｓ ［Ｊ］．ＣｅｍｅｎｔａｎｄＣｏｎｃｒｅｔｅＣｏｍｐｏｓ
ｉｔｅｓ，２０２０，１０６：１０３４８２．
［１１］ ＬＩＪ，ＤＥＮＧＺ．Ｔｅｎｓｉｌｅｂｅｈａｖｉｏｒｏｆｈｙｂｒｉｄｆｉｂｅｒ － ｒｅｉｎｆｏｒｃｅｄｕｌｔｒａ － ｈｉｇｈｐｅｒｆｏｒｍａｎｃｅｃｏｎｃｒｅｔｅ［Ｊ］．ＦｒｏｎｔｉｅｒｓｉｎＭａ
ｔｅｒｉａｌｓ ，２０２１，８：７６９５７９．
［１２］ ＷＯＮＧＰＲＡＣＨＵＭ Ｗ，ＳＡＰＰＡＫＩＴＴＩＰＡＫＯＲＮＭ，ＳＵＫＯＮＴＡＳＵＫＫＵＬＰ，ｅｔａｌ．Ｒｅｓｉｓｔａｎｃｅｔｏｓｕｌｆａｔｅａｔｔａｃｋａｎｄ
ｕｎｄｅｒｗａｔｅｒａｂｒａｓｉｏｎｏｆｆｉｂｅｒｒｅｉｎｆｏｒｃｅｄｃｅｍｅｎｔｍｏｒｔａｒ［Ｊ］．ＣｏｎｓｔｒｕｃｔｉｏｎａｎｄＢｕｉｌｄｉｎｇＭａｔｅｒｉａｌｓ， ２０１８， １８９：
６８６ － ６９４．
［１３］ ＬＩＵＹＷ，ＹＥＮＴ，ＨＳＵＴＨ．Ａｂｒａｓｉｏｎｅｒｏｓｉｏｎｏｆｃｏｎｃｒｅｔｅｂｙｗａｔｅｒ － ｂｏｒｎｅｓａｎｄ［Ｊ］．ＣｅｍｅｎｔａｎｄＣｏｎｃｒｅｔｅＲｅ
ｓｅａｒｃｈ，２００６，３６（１０）：１８１４ － １８２０．
［１４］ 任秋兵，李文伟，李明超，等．水工高性能混凝土配合比多目标智能优化设计与分析方法［Ｊ］．水利学报，
２０２２，５３（１）：９８ － １０８．

２
— １ ５ ５ —
