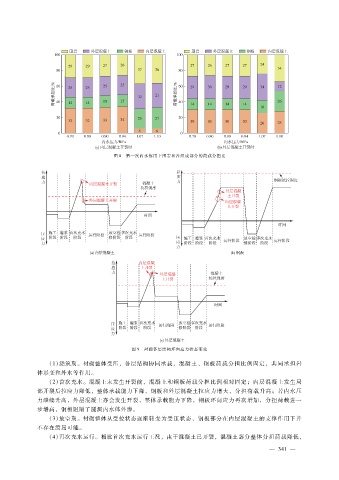

图 ８ 第一次内水作用下围岩和各组成部分的荷载分担比

图 ９ 衬砌各层结构环向应力状态变化

（１）浇筑期。衬砌整体受压，各层结构协同承载，混凝土、钢板荷载分担比例固定，共同承担岩
体形变和外水等作用。
（ ２）首次充水。混凝土未发生开裂前，混凝土和钢板荷载分担比例相对固定；内层混凝土发生局
部开裂后拉应力降低，整体承载能力下降，钢板和外层混凝土拉应力增大、分担荷载升高；若内水压
力继续升高，外层混凝土亦会发生开裂，整体承载能力下降，钢板环向应力再次增加，分担荷载进一
步增高，钢板阻隔了隧洞内水体外渗。
（ ３）放空期。衬砌整体从受拉状态逐渐转变为受压状态，钢板部分在内层混凝土的支撑作用下并
不存在溃屈可能。
（ ４）再次充水运行。相比首次充水运行工况，由于混凝土已开裂，混凝土部分整体分担荷载降低，
