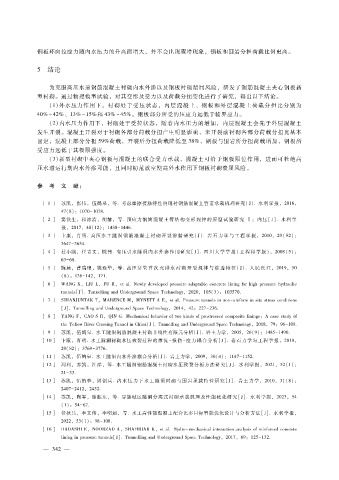

钢板环向拉应力随内水压力的升高而增大，并不会出现骤增现象，钢板和围岩分担荷载比例更高。

５ 结论

为克服高压水道钢筋混凝土衬砌内水外渗以及钢板衬砌溃屈风险，研发了钢筋混凝土夹心钢板新
型衬砌。通过物理模型试验，对其变形及受力以及荷载分担变化进行了研究，得出以下结论。
（ １）外水压力作用下，衬砌处于受压状态，内层混凝土、钢板和外层混凝土荷载分担比分别为
４０％～４２％、１３％～１５％和 ４３％～４５％，钢板部分所受的压应力远低于临界应力。
（ ２）内水压力作用下，衬砌处于受拉状态，随着内水压力的增加，内层混凝土会先于外层混凝土
发生开裂。混凝土开裂对于衬砌各部分荷载分担产生明显影响，未开裂前衬砌各部分荷载分担比基本
固定，混凝土部分分担 ５９％荷载，开裂后分担荷载降低至 ３８％，钢板与围岩所分担荷载增加，钢板所
受应力远低于其极限强度。
（３）新型衬砌中夹心钢板与混凝土的联合受力承载，混凝土可给予钢板限位作用，进而可杜绝高
压水道运行期内水外渗可能，且同时防范放空期高外水作用下钢板衬砌溃屈风险。

参 考 文 献：

［ １］ 苏凯，张伟，伍鹤皋，等．考虑摩擦接触特性的钢衬钢筋混凝土管道承载机理研究［Ｊ］．水利学报，２０１６，
４７（８）：１０７０ － １０７８．
［ ２］ 窦铁生，程冰清，胡赫，等．预应力钢筒混凝土管结构变形 规 律 的 原 型 试 验 研 究 Ⅰ：内 压 ［Ｊ］．水 利 学
报，２０１７，４８（１２）：１４３８ － １４４６．
［ ３］ 卞康，肖明．高压水 工 隧 洞 钢 筋 混 凝 土 衬 砌 开 裂 渗 漏 研 究 ［Ｊ］．岩 石 力 学 与 工 程 学 报，２０１０，２９（Ｓ２）：
３６４７ － ３６５４．
［ ４］ 杜小凯，任青文，陈伟．有压引水隧洞内水外渗作用研究 ［Ｊ］．四 川 大 学 学 报 （工 程 科 学 版），２００８（５）：
６３ － ６８．
［ ５］ 陈晨，曹瑞琅，姚磊华，等．高压岔 管 首 次 充 排 水 衬 砌 开 裂 规 律 与 渗 透 特 征 ［Ｊ］．人 民 长 江，２０１９，５０
（８）：１３６ － １４２，１７１．
［ ６］ ＷＡＮＧＸ，ＬＩＵＬ，ＦＵＲ，ｅｔａｌ．Ｎｅｗｌｙｄｅｖｅｌｏｐｅｄｐｒｅｓｓｕｒｅａｄａｐｔａｂｌｅｃｏｎｃｒｅｔｅｌｉｎｉｎｇｆｏｒｈｉｇｈｐｒｅｓｓｕｒｅｈｙｄｒａｕｌｉｃ
ｔｕｎｎｅｌｓ［Ｊ］．ＴｕｎｎｅｌｌｉｎｇａｎｄＵｎｄｅｒｇｒｏｕｎｄＳｐａｃｅＴｅｃｈｎｏｌｏｇｙ，２０２０，１０５（３）：１０３５７０．
［ ７］ ＳＩＭＡＮＪＵＮＴＡＫＴ，ＭＡＲＥＮＣＥＭ，ＭＹＮＥＴＴＡＥ，ｅｔａｌ．Ｐｒｅｓｓｕｒｅｔｕｎｎｅｌｓｉｎｎｏｎ － ｕｎｉｆｏｒｍｉｎｓｉｔｕｓｔｒｅｓｓｃｏｎｄｉｔｉｏｎｓ
［Ｊ］．ＴｕｎｎｅｌｌｉｎｇａｎｄＵｎｄｅｒｇｒｏｕｎｄＳｐａｃｅＴｅｃｈｎｏｌｏｇｙ，２０１４，４２：２２７ － ２３６．
［ ８］ ＹＡＮＧＦ，ＣＡＯＳＲ，ＱＩＮＧ．Ｍｅｃｈａｎｉｃａｌｂｅｈａｖｉｏｒｏｆｔｗｏｋｉｎｄｓｏｆｐｒｅｓｔｒｅｓｓｅｄｃｏｍｐｏｓｉｔｅｌｉｎｉｎｇｓ：Ａｃａｓｅｓｔｕｄｙｏｆ
ｔｈｅＹｅｌｌｏｗＲｉｖｅｒＣｒｏｓｓｉｎｇＴｕｎｎｅｌｉｎＣｈｉｎａ［Ｊ］．ＴｕｎｎｅｌｌｉｎｇａｎｄＵｎｄｅｒｇｒｏｕｎｄＳｐａｃｅＴｅｃｈｎｏｌｏｇｙ，２０１８，７９：９６ － １０９．
［ ９］ 苏凯，伍鹤皋．水工隧洞钢筋混凝土衬砌非线性有限元分析［Ｊ］．岩土力学，２００５，２６（９）：１４８５ － １４９０．
［１０］ 卞康，肖明．水工隧洞衬砌水压致裂过程的渗流 － 损伤 － 应力耦合分析 ［Ｊ］．岩石力学与工程学报，２０１０，
２９（Ｓ２）：３７６９ － ３７７６．
［１１］ 苏凯，伍鹤皋．水工隧洞内水外渗耦合分析［Ｊ］．岩土力学，２００９，３０（４）：１１４７ － １１５２．
［１２］ 周利，苏凯，汪洋，等．水工隧洞钢筋混凝土衬砌水压致裂分析方法研究［Ｊ］．水利学报，２０２１，５２（１）：
２１ － ３３．
［１３］ 苏凯，伍鹤皋，周创 兵．内 水 压 力 下 水 工 隧 洞 衬 砌 与 围 岩 承 载 特 性 研 究 ［Ｊ］．岩 土 力 学，２０１０，３１（８）：
２４０７ － ２４１２，２４５２．
［１４］ 苏凯，陶军，徐振东，等．穿越城区隧洞分离式衬砌承载机理及性能优化研究［Ｊ］．水利学报，２０２３，５４
（１）：５４ － ６７．
［１５］ 任秋兵，李文伟，李明超，等．水工高性能混凝土配合比多目标智能优化设计与分析方法［Ｊ］．水利学报，
２０２２，５３（１）：９８ － １０８．
［１６］ ＤＡＤＡＳＨＩＥ，ＮＯＯＲＺＡＤＡ，ＳＨＡＨＲＩＡＲＫ，ｅｔａｌ．Ｈｙｄｒｏ － ｍｅｃｈａｎｉｃａｌｉｎｔｅｒａｃｔｉｏｎａｎａｌｙｓｉｓｏｆｒｅｉｎｆｏｒｃｅｄｃｏｎｃｒｅｔｅ
ｌｉｎｉｎｇｉｎｐｒｅｓｓｕｒｅｔｕｎｎｅｌｓ ［Ｊ］．ＴｕｎｎｅｌｌｉｎｇａｎｄＵｎｄｅｒｇｒｏｕｎｄＳｐａｃｅＴｅｃｈｎｏｌｏｇｙ，２０１７，６９：１２５ － １３２．
