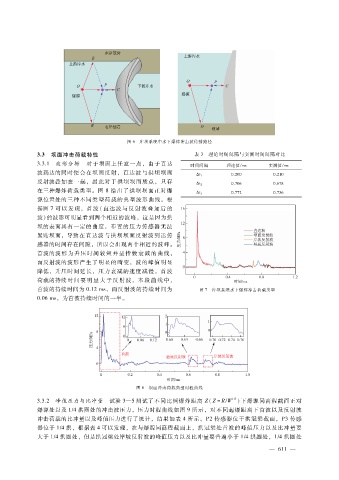

图 ６ 库坝系统中水下爆炸冲击波传播路径
３．３ 坝面冲击荷载特性 表 ３ 理论时间间隔与实测时间间隔对比
３．３．１ 波形分析 对于坝面上任意一点，由于直达 时间间隔 理论值?ｍｓ 实测值?ｍｓ
波到达的同时便会在坝面反射，直达波与拱坝坝面 Δ ｔ ０．２００ ０．２１０
１
反射波叠加在一起，因此对于拱坝坝面质点，只存 Δ ｔ ０．７０６ ０．６７８
２
在三种爆炸荷载类型。图 ８给出了拱坝坝面正对爆 Δ ｔ ０．７７２ ０．７３６
３
源位置处的三种不同类型荷载的典型波形曲线。根
据图 ７可 以 发 现，首 波 （直 达波 与反 射波 叠加 后 的
波）的波形可明显看到两个相近的波峰，这是因为拱
坝的表面具有一定的曲度，布置的压力传感器无法
紧贴坝面，导致在直达波与拱坝坝面反射波到达传
感器的时间存在间隙，所以会出现两个相近的波峰。
首波的波 形 为 升 压时间 较 短 并 呈 指 数 衰 减 的 曲 线，
而反射波的波形产生了明显的畸变，波的峰值明显
降低，升压时间延长，压力衰减的速度减慢。首波
荷载的持续 时 间 要 明 显 大 于 反 射 波，本 段 曲 线 中，
首波的持续时间为 ０．１２ｍｓ，而反射波的持续时间为 图 ７ 库坝系统水下爆炸冲击荷载类型
０．０６ｍｓ，为首波持续时间的一半。

图 ８ 坝面冲击荷载典型时程曲线
１?３
３．３．２ 峰值压力与比冲量 试验 ３—５测试了不同比例爆炸距离 Ｚ（Ｚ ＝ Ｒ?Ｗ ）下爆源同高程截面正对
爆源处以及 １?４拱圈处的冲击波压力，压力时程曲线如图 ９所示，对不同起爆距离下首波以及反射波
冲击荷载的比冲量以及峰值压力进行了统计，结果如表 ４所示。Ｐ２传感器位于拱冠梁截面，Ｐ３传感
器位于 １?４拱，根据表 ４可以发现，在与爆源同高程截面上，拱冠梁处首波的峰值压力以及比冲量要
大于 １?４拱圈处，但是拱冠梁处岸坡反射波的峰值压力以及比冲量要普遍小于 １?４拱圈处，１?４拱圈处
