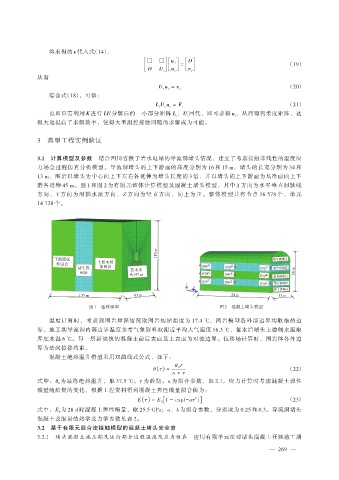

将求得的 v 代入式(14),
é ù
O
ê ê ú
ú ú ê ê ê ú ú ú
ê ê é□ □ ù é ù ú = ê ú ú ú (19)
ê
ê
ê ê
ú ú
u 1
ë O U c û ë û ë û
u c
v c
从而
(20)
U c u c = v c
综合式(18),可得:
(21)
L c U c u c = F c
也即只需利用 K 进行 LU 分解后的一小部分矩阵 L 、U 回代,即可求得 u ,从而得到柔度矩阵,这
c
i
c
极大地提高了求解效率,使得大型温控接触问题的求解成为可能。
3 典型工程实例验证
3.1 计算模型及参数 结合四川省猴子岩水电站的导流洞堵头情况,建立了考虑接触非线性的温度应
力场全过程仿真分析模型。导流洞堵头的上下游面的高度分别为 16 和 15 m,堵头的长宽分别为 34 和
13 m,围岩以堵头为中心向上下左右各延伸为堵头长度的 3 倍,并以堵头的上下游面为基准面向上下
游各延伸 45 m。图 1 和图 2 为有限元整体计算模型及混凝土堵头模型,其中 X 方向为水平垂直洞轴线
方向,Y 方向为洞轴水流方向,Z 方向为竖直方向,向上为正。整体模型共有节点 16 578 个,单元
14 728 个。
图 1 整体模型 图 2 混凝土堵头模型
温度计算时,考虑到围岩埋深情况取围岩初始温度为 17.4 ℃,围岩模型各外部边界均取绝热边
界。施工期导流洞内部边界温度参考气象资料取附近平均大气温度 16.3 ℃,蓄水后堵头上游侧水温取
库底水温 6 ℃。每一层新浇筑的混凝土前后表面及上表面为对流边界。位移场计算时,围岩体各外边
界为法向位移约束。
混凝土绝热温升模型采用双曲线式公式,如下:
θ 0 τ
θ( τ) = (22)
n + τ
式中:θ 为最终绝热温升,取 37.5 ℃;τ 为龄期;n 为拟合参数,取 2.1。应力计算时考虑混凝土弹性
0
模量随龄期的变化,根据工程资料得到混凝土弹性模量拟合值为:
b ]
E( τ) = E 0[1 - exp(-aτ ) (23)
式中:E 为 28 d 时混凝土弹性模量,取 25.5 GPa;a、b 为拟合参数,分别取为 0.25 和 0.3。导流洞堵头
0
混凝土及围岩的热学及力学参数见表 2。
3.2 基于有限元混合法接触模型的混凝土堵头安全度
3.2.1 堵头混凝土施工期及运行期全过程温度及应力仿真 应用有限单元法对堵头混凝土开展施工期
