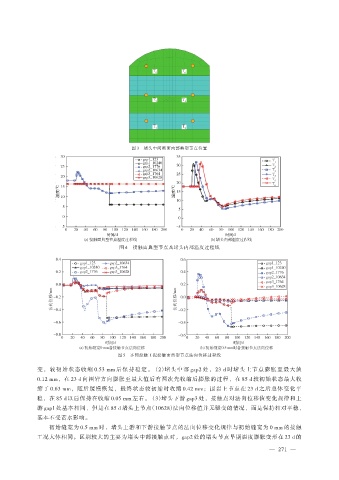

图 3 堵头中间断面内部典型节点位置
图 4 接触面典型节点及堵头内部温度过程线
图 5 不同接触工况接触面典型节点法向位移过程线
变，较初始状态收缩 0.53 mm 后保持稳定。 （2）堵头中部 gap2 处，23 d 时堵头上节点膨胀至最大值
0.12 mm，在 23 d 向围岩方向膨胀至最大值后有两次先收缩后膨胀的过程，在 85 d 较初始状态最大收
缩了 0.63 mm，随后缓慢恢复，最终状态较初始时收缩 0.42 mm；围岩上节点在 23 d 之后总体变化平
稳，在 85 d 以后保持在收缩 0.05 mm 左右。 （3）堵头下游 gap3 处，接触点对法向位移值变化规律和上
游 gap1 处基本相同，但是在 85 d 堵头上节点（10628）法向位移值并无骤变的情况，而是保持相对平稳，
基本不受蓄水影响。
初始缝宽为 0.5 mm 时，堵头上游和下游接触节点的法向位移变化规律与初始缝宽为 0 mm 的接触
工况大体相同。区别较大的主要为堵头中部接触点对，gap2 处的堵头节点早期温度膨胀变形在 23 d 的
