峰值由 0 缝宽工况的 0.10 mm 上升至 0.38 mm，达到峰值的几天后在整体温度变形的作用下出现先收缩
后膨胀的过程，在 85 d 堵头上节点较初始状态收缩 0.52 mm。后期各部位变化规律基本与初始缝宽为
0 mm 的接触工况相同。
图 6 为接触面典型节点对的缝宽时程曲线，具体规律如下：（1）初始缝宽为 0 mm 时，上游 gap1 及
下游 gap3 处在 69 d 受温降影响张开，蓄水前缝宽较小，在 0 ~ 0.13 mm 之间，蓄水后上游 gap1 处缝宽
急剧变大，蓄水后节点温度不再变化，此时缝宽保持为 0.46 mm 左右；而下游 gap3 处受蓄水影响较
小；由于内部混凝土温降收缩作用，中部 gap2 处在 38 d 受拉张开，后随通水冷却及上部混凝土浇筑影
响，出现两次先扩张后收缩的过程，缝宽最大值为 0.58 mm，随着温度逐渐稳定，缝宽也逐渐减小并
最后稳定在 0.38 mm。 （2）当初始缝宽为 0.5 mm 时，上游 gap1 及下游 gap3 处蓄水前缝宽变化较小，在
0.4 ~ 0.6 mm 之间，88 d 蓄水后上游 gap1 缝宽骤变至最大值 0.95 mm，而下游 gap3 处缝宽受蓄水影响较
小；gap2 处缝宽受温度变化影响最为显著，温升阶段缝宽减小，在 27 d 达到最小值 0.26 mm，随后受
降温影响逐渐增大至最大值 0.96 mm，蓄水后缝宽逐渐减小。

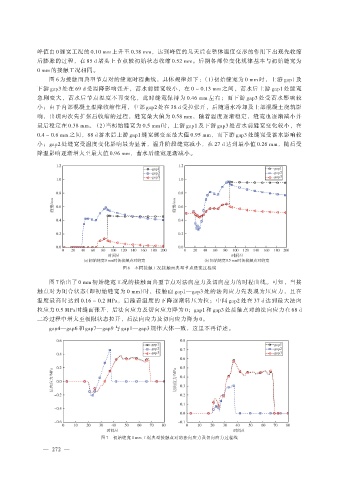

图 6 不同接触工况接触面典型节点缝宽过程线

图 7 给出了 0 mm 初始缝宽工况的接触面典型节点对法向应力及切向应力的时程曲线。可知，当接
触点对为闭合状态（即初始缝宽为 0 mm）时，接触面 gap1—gap3 处的法向应力先表现为压应力，且在
温度最高时达到 0.16 ~ 0.2 MPa，后随着温度的下降逐渐转压为拉；中间 gap2 处在 37 d 达到最大法向

拉应力 0.5 MPa 时缝面张开，后法向应力及切向应力降为 0；gap1 和 gap3 处接触点对的法向应力在 68 d
二冷过程中增大至极限状态拉开，后法向应力及切向应力降为 0。
gap4—gap6 和 gap7—gap9 与 gap1—gap3 规律大体一致，这里不再详述。

图 7 初始缝宽 0 mm 工况典型接触点对的法向应力及切向应力过程线
