P. 27

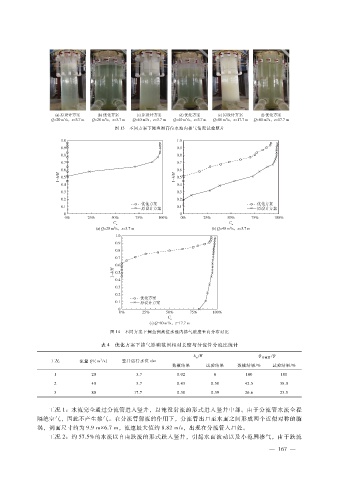

图 １３ 不同方案下鲤鱼洲高位水池内掺气情况试验照片
图 １４ 不同方案下鲤鱼洲高位水池内掺气浓度垂向分布对比
表 ４ 优化方案下掺气影响范围相对长度与分流管分流比统计
ｈ ａ ?Ｈ Ｑ 分流管 ?Ｑ
３
工况 流量 Ｑ?（ｍ ?ｓ） 竖井运行水位 ｚ?ｍ
数模结果 试验结果 数模结果?％ 试验结果?％
１ ２０ ３．７ ０．０２ ０ １００ １００
２ ４０ ３．７ ０．４３ ０．５０ ４２．５ ３８．０
３ ８０ １７．７ ０．３０ ０．３９ ２６．６ ２３．５
工况 １：水流完全通过分流管进入竖井，以淹没射流的形式进入竖井中部。由于分流管水流全程
隔绝空气，因此不产生掺气。在分流管射流的作用下，分流管出口至水面之间形成两个近似对称的漩
涡，剖面尺寸约为 ９．９ｍ × ６．７ｍ，流速最大值约 ８．８２ｍ?ｓ，出现在分流管入口处。
工况 ２：约 ５７．５％的水流以自由跌流的形式跌入竖井，引起水面波动以及小范围掺气，由于跌流
— １ ６ ７ —
