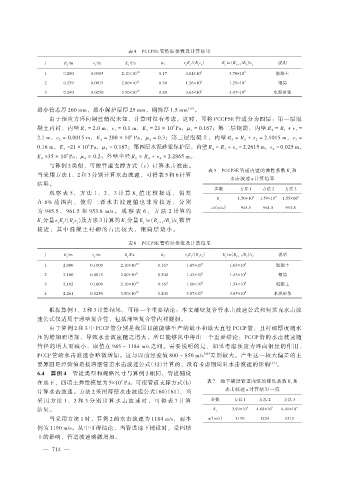

表 4 PCCPSL 管特征参数及计算结果
                 j      R j  /m   e j  /m    E j  /Pa     μ j     e j E j  / ( R j c j )  E j ln ( R j + 1 /R j )/c j  说明

                                                 10                     9              9
                 1     0.200     0.0385     2.10×10      0.17     4.04×10         3.70×10         混凝土
                                                 11                     9              9
                 2     0.239     0.0015     2.00×10      0.30     1.26×10         1.25×10          钢筒
                                                 10                     9              9
                 3     0.240     0.0250     3.50×10      0.20     3.65×10         3.47×10        水泥砂浆
                                                                   [19]
              最小管芯厚 260 mm,最小保护层厚 25 mm,钢筒厚 1.5 mm                   。
                  由于预应力环向钢丝情况未知,计算时没有考虑。这时,可将 PCCPSE 管道分为四层:第一层混
                                                              9
              凝土内衬,内壁 R 1 = 2.0 m,e 1 =  0.1 m,E 1 = 21 ×  10 Pa,μ 1 = 0.167;第二层钢筒,内壁 R 2 = R 1 + e 1 =
                                               9
              2.1 m,e 2 =  0.0015 m,E 2 = 200 ×  10  Pa,μ 2 = 0.3;第三层混凝土,内壁 R 3 = R 2 + e 2 = 2.1015 m,e 3 =
              0.16 m,E 3 =21 × 10 Pa,μ 3 = 0.167;第四层水泥砂浆保护层,内壁 R 4 = R 3 + e 3 = 2.2615 m,e 4 = 0.025 m,
                                9
              E 4 =35 ×  10 Pa,μ 4 =  0.2;外壁半径 R 5 = R 4 + e 4 = 2.2865 m。
                        9
                  与算例 2 类似,可按管道支撑方式 (c) 计算水击波速。
                                                                          表 5 PCCPSE 管道内壁的弹性系数 K c 和
              当采用方法 1、2 和 3 分别计算水击波速,可得表 5 和 6 计算
                                                                                  水击波速 a 计算结果
              结果。
                                                                            参数       方法 1    方法 2    方法 3
                  观 察 表 5, 方 法 1、 2、 3 计 算 K c 值 比 较 接 近 , 偏 差
                                                                                          9       9      9
                                                                             K c     1.50×10  1.59×10  1.55×10
              在 6% 范 围 内 , 使 得 三 者 水 击 波 速 值 也 非 常 接 近 , 分 别
                                                                           a/(m/s)    945.5  961.5   953.8
              为 945.5 、 961.5 和 953.8  m/s 。 观 察 表 6 , 方 法 2 计算的
              K c 分量 e j E j / ( R j c j )及方法 3 计算的 K c 分量 E j ln ( R j + 1 /R j )/c j 数 值
              接 近 , 其 中 混 凝 土 衬 砌 的 占 比 较 大 , 钢 筒 层 最 小 。

                                              表 6 PCCPSE 管特征参数及计算结果
                 j     R j  /m    e j  /m    E j  /Pa     μ j     e j E j / ( R j c j )  E j ln ( R j + 1 /R j )/c j  说明

                 1     2.000     0.1000    2.10×10 10   0.167      1.05×10 9      1.03×10 9       混凝土
                                                 11                     8              8
                 2     2.100     0.0015    2.00×10      0.300      1.43×10        1.43×10          钢筒
                 3     2.102     0.1600    2.10×10 10   0.167      1.60×10 9      1.54×10 9       混凝土
                                                 10                     8              8
                 4     2.261     0.0250    3.50×10      0.200      3.87×10        3.85×10        水泥砂浆
                  根据算例 1、2 和 3 计算结果,可得一个重要结论:本文薄壁复合管水击波速公式和柯莱克水击波
              速公式仅适用于薄壁复合管,包括薄壁复合管内衬隧洞。
                  由于算例 2 和 3 中 PCCP 管分别是我国目前能够生产的最小和最大直径 PCCP 管,且衬砌厚度随水
              压的增加而增加,导致水击波速随之增大,所以能够从中得出一个重要结论:PCCP 管的水击波速随
              管径的增大而减小,取值在 945 ~ 1184 m/s 之间。需要说明的是,如果考虑预应力环向钢丝的作用,
                                                                        [20]
              PCCP 管的水击波速会略微增加。这与以前经验值 800 ~ 850 m/s                       差别较大。产生这一较大偏差的主
              要原因是经验值是按薄壁管道水击波速公式(32)计算的,没有考虑钢筒对水击波速的影响                                         [21] 。
              6.4  算例 4  管道类型和规格尺寸与算例 2 相同,管道铺设
              在地下,回填土弹性模量为 5×10  Pa。可按管道支撑方式(b)                           表 7 地下铺设管道内壁的弹性系数 K c 和
                                            7
                                                                                水击波速 a 计算结果一览
              计算水击波速。方法 2 采用薄壁水击波速公式(60)(61),当
              采 用 方 法 1、 2 和 3 分 别 计 算 水 击 波 速 时 , 可 得 表 7 计 算             参数      方法 1     方法 2     方法 3
              结果。                                                           K c   3.99×10 9  4.68×10 9  4.41×10 9
                  当采用方法 1 时,算例 2 的水击波速为 1184 m/s,而本                       a/(m/s)   1190    1224     1212
              例为 1190 m/s。从中可得结论,当管道地下铺设时,受回填
              土的影响,管道波速略微增加。

                — 714   —
