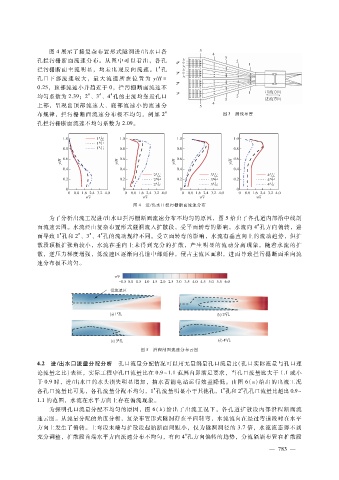

P. 95
图 ４展示了接复杂布置形式隧洞进?出水口各
孔拦污栅断面流速分布。从图中可以看出，各孔
＃
拦污栅断面主流明显，均未出 现反 向流速。１孔
孔口下部 流 速 较 大，最 大 流 速 所 在 位 置 为 ｙ?Ｈ＝
０．２５ ，顶部流速小并趋近于 ０，拦污栅断面流速不
＃
＃
＃
均匀系数为 ２．３９；２、３、４孔的主流均靠近孔口
上部，呈现出顶部流速大、底部流速小的流速分
布规律，拦污栅断面流速分布极不均匀，例如 ２ ＃ 图 ３ 测线布置
孔拦污栅断面流速不均匀系数为 ２．０９。
图 ４ 进?出水口拦污栅断面流速分布
为了分析出流工况进?出水口拦污栅断面流速分布不均匀的原因，图 ５给出了各孔道内部沿中线剖
＃
面流速云图。水流经由复杂布置形式隧洞流入扩散段，受平面转弯的影响，水流向 ４孔方向偏转，进
＃
＃
＃
＃
而导致 １孔和 ２、３、４孔的流动规律不同。受立面转弯的影响，水流有垂直向上的流动趋势，但扩
散段顶板扩张角较小，水流在垂向上未得到充分的扩散，产生明显的流动分离现象。随着水流的扩
散，逆压力梯度增强，低流速区逐渐向孔道中部延伸，侵占主流区面积，进而导致拦污栅断面垂向流
速分布极不均匀。
图 ５ 沿程剖面流速分布云图
４．２ 进?出水口流量分配分析 孔口流量分配情况可以用无量纲量孔口流量比（孔口实际流量与孔口理
论流量之比）表征，实际工程中孔口流量比在 ０．９～１．１范围内即满足要求，当孔口流量比大于 １．１或小
于 ０．９时，进?出水口的水头损失明显增加，抽水蓄能电站运行效益降低。由图 ６（ａ）给出的出流工况
＃
＃
＃
各孔口流量比可见，各孔流量分配不均匀，１孔流量明显小于其他孔，１孔和 ２孔孔口流量比超出 ０．９～
１．１的范围，水流在水平方向上存在偏流现象。
为探明孔口流量分配不均匀的原因，图 ６（ｂ）给出了出流工况下，各孔道扩散段内部沿程断面流
速云图。从流量分配的角度分析，复杂布置形式隧洞存在平面转弯，水流流向在经过弯道段时在水平
方向上发生了偏转。上弯段末端与扩散段起始断面间距小，仅为隧洞洞径的 ３．７倍，水流流态得不到
＃
充分调整，扩散段首端水平方向流速分布不均匀，有向 ４孔方向偏转的趋势，分流隔墙布置在扩散段
