内部且沿进?出水口轴线呈对称布置，因此孔口流量分配不均匀。

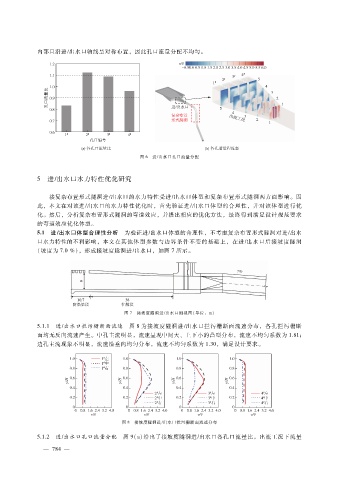

图 ６ 进?出水口孔口流量分配

５ 进?出水口水力特性优化研究

接复杂布置形式隧洞进?出水口的水力特性受进?出水口体型和复杂布置形式隧洞两方面影响。因
此，本文在对该进?出水口的水力特性优化时，首先验证进?出水口体型的合理性，并对该体型进行优
化。然后，分析复杂布置形式隧洞的弯道效应，并提出相应的优化方法，最终得到满足设计规范要求
的弯道效应优化体型。
５．１ 进?出水口体型合理性分析 为验证进?出水口体型的合理性，不考虑复杂布置形式隧洞对进?出水
口水力特性的不利影响，本文在其他体型参数与边界条件不变的基础上，在进?出水口后接坡度隧洞
（坡度为 ７．０％），形成接坡度隧洞进?出水口，如图 ７所示。

图 ７ 接坡度隧洞进?出水口侧视图（单位：ｍ）

５．１．１ 进?出水口拦污栅断面流速 图 ８为接坡度隧洞进?出水口拦污栅断面流速分布，各孔拦污栅断
面均无反向流速产生。中孔主流明显，流速呈现中间大、上下小的凸型分布，流速不均匀系数为 １．８１；
边孔主流现象不明显，流速沿垂向均匀分布，流速不均匀系数为 １．３０，满足设计要求。

图 ８ 接坡度隧洞进?出水口拦污栅断面流速分布

５．１．２ 进?出水口孔口流量分配 图 ９（ａ）给出了接坡度隧洞进?出水口各孔口流量比。出流工况下流量
