联合电站供电规划提供了参考。Ｘｕ等 ［２９］ 将抽水蓄能电站整合到风光水混合系统中分析了系统的稳定
性，研究结果验证了抽水蓄能电站在稳态和故障情景下集成到混合能源系统中的可行性。Ｗａｎｇ等 ［３０］
以短期波动最小和总发电量最大构建了风光水多能互补系统多目标优化调度模型，实验验证了短期风
光水出力波动与发电量的矛盾关系。Ｍｉｎｇ等 ［３７］ 以水电与光电发电量期望最大构建了优化调度模型，
在模型中考虑了电力负荷的不确定性，并提出了一个三层嵌套框架来求解该模型。Ｈｕ等 ［３８］ 提出了改
进生成对抗网络来表征风电和太阳能发电的不确定性，并进一步完成了风光水混合系统的短期优化调
度。Ｙａｎｇ等 ［３９］ 分别以系统总发电量最大和系统出力可靠性最高为目标构建了两个水光互补系统优化
调度模型，以隐随机调度方式获取了水库长期调度规则，为混合系统不确定性优化调度提供指导。
综上所述，风光水多能互补系统研究在分析风光水清洁能源互补特性与探究不同目标函数之间竞
争博弈关系等方面还需进一步加强。本文在雅砻江流域风光水互补系统示范基地上开展研究，构建经
济效益与发电稳定性互补调度模型，分析风光水互补特性与调度方案结果，解析效益与稳定性的竞争
博弈关系。

２ 研究区域与数据

本研究在雅砻江流域风光水互补先期试点示范基地上进行，其拓扑结构如图 １所示。示范基地位
于四川省盐源县，青藏高原东南缘，雅砻江中下游西岸，川、滇两省交界处。盐源县经纬度介于北纬
２
２７°０６′—２８°１６′、东经 １００°４２′—１０２°０３′之间，全县幅员面积 ８３９８．６ｋｍ 。幅员内地形地貌以山高、坡
陡、谷深、盆地居中为总特征。海拔集中在 ２５００～３０００ｍ之间，最高海拔 ４３９３ｍ，最低海拔 １２００ｍ。
盐源县风资源密集区主要分布在县城周围海拔较高的山地上，年平均风速在 ６～８ｍ?ｓ之间。盐源县年
２
平均太阳辐射量约 ６１００ＭＪ?ｍ ，属于日照高值区，多年平均日照时数约 ２５７０ｈ。
根据雅砻江流域风光水互补基地规划研究分析，且考虑到盐源县资源量较为丰富，规划风光项目
经济指标较好，重点选取盐源县场址作为推荐的先期示范项目。选取盐源县沃底、大河、阿萨和白乌
４个风电场以及扎拉山光电场作为先期接入风光电站。

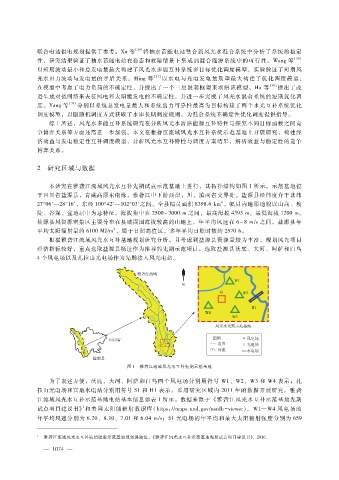

图 １ 雅砻江流域风光水互补先期示范基地

为了表述方便，沃底、大河、阿萨和白乌四个风电场分别用符号 Ｗ１、Ｗ２、Ｗ３和 Ｗ４表示；扎
拉山光电场和官地水电站分别用符号 Ｓ１和 Ｈ１表示。采用研究区域内 ２０１１年的数据开展研究。雅砻
江流域风光水互补示范基地电站基本信息如表 １所示。数据来源于 《雅砻江风光水互补示范基地先期
１
试点项目建议书》和美国太阳能辐射数据库（ｈｔｔｐｓ：??ｍａｐｓ．ｎｒｅｌ．ｇｏｖ?ｎｓｒｄｂ － ｖｉｅｗｅｒ）。Ｗ１—Ｗ４风电场的
年平均风速分别为 ６．２０、８．１０、７．０１和 ６．０４ｍ?ｓ；Ｓ１光电场的年平均和最大太阳辐射强度分别为 ６５９

１
雅砻江流域风光水互补清洁能源示范基地规划课题组，《雅砻江风光水互补示范基地先期试点项目建议书》．２０１６．
