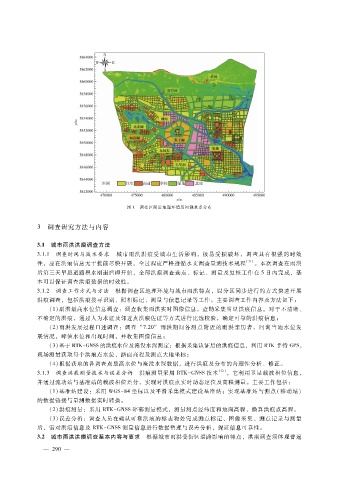

图 １ 调查区附近地理环境及河湖水系分布

３ 调查研究方法与内容

３．１ 城市雨洪洪痕调查方法
３．１．１ 调查时间与技术要求 城市雨洪洪痕受城市生活影响，极易受损破坏，调查具有很强的时效
性，应在洪痕信息无干扰前尽快开展，全过程应严格遵循水文调查量测技术规程 ［３１］ 。本次调查在雨洪
后第三天早晨道路积水刚退后即开始，全部洪痕调查选点、标记、测量及复核工作在 ５日内完成，基
本可以保证调查洪痕数据的时效性。
３．１．２ 调查工作方式与方法 根据调查区地理环境与城市雨洪特点，以分区同步进行的方式快速开展
洪痕调查，包括洪痕搜寻识别、照相标记、测量与信息记录等工作。主要调查工作内容及方法如下：
（ １）雨洪最高水位信息调查：调查收集雨洪实时图像信息，查勘采集明显洪痕信息。对于不清晰、
不确定的洪痕，通过人为求证及邻近点洪痕佐证等方式进行比选校验，确定可靠的洪痕信息；
（ ２）雨洪发展过程口述调查：调查 “７．２０” 雨洪期间各测点附近的雨洪亲历者，问询当地水位发
展情况，峰值水位和出现时间，并收集图像信息；
（３）基于 ＲＴＫ － ＧＮＳＳ的洪痕水位及淹没水深测定：根据采集认证后的洪痕信息，利用 ＲＴＫ手持 ＧＰＳ，
现场测量获取每个洪痕点水位、路面高程及测点大地坐标；
（４）根据获取的各调查点最高水位与淹没水深数据，进行洪痕及分布的合理性分析、修正。
３．１．３ 调查洪痕测量技术与误差分析 洪痕测量采用 ＲＴＫ － ＧＮＳＳ技术 ［３２］ ，它利用卫星载波相位信息，
并通过流动站与基准站的载波相位差分，实现对洪痕点实时动态定位及高程测量。主要工作包括：
（ １）基准站建设：采用 ＷＧＳ － ８４坐标以及平滑采集模式建设基准站；实现基准站与测点（移动站）
的数据链接与量测数据实时转换。
（ ２）洪痕测量：采用 ＲＴＫ － ＧＮＳＳ碎部测量模式，测量测点经纬度和地面高程，换算洪痕点高程。
（３）误差分析：调查人员在确认可靠洪痕的标志物处完成测点标记、图像采集、测点记录与测量
后，需对洪痕信息及 ＲＴＫ － ＧＮＳＳ测量信息进行数据整理与误差分析，保证信息可靠性。
３．２ 城市雨洪洪痕调查基本内容与要求 根据城市雨洪受街区道路影响的特点，洪痕调查须体现普遍
