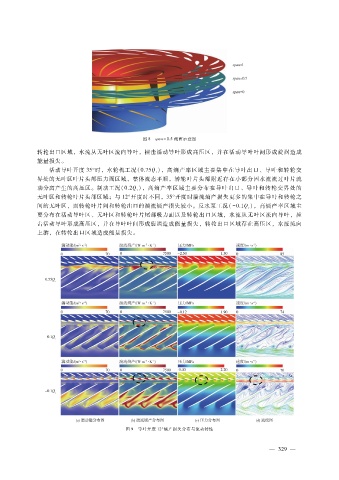

图 ８ ｓｐａｎ ＝ ０．５ 截面示意图
转轮出口区域，水流从无叶区流向导叶，撞击活动导叶形成高压区，并在活动导叶叶间形成旋涡造成
能量损失。
活动导叶开度 ３５°时，水轮机工况（０．７５Ｑ），高熵产率区域主要集中在导叶出口、导叶和转轮交
ｒ
界处的无叶区叶片头部压力面区域，整体流态平顺，转轮叶片头部附近存在小部分因水流流过叶片流
动分离产生的高压区。制动工况（ ０．２Ｑ），高熵产率区域主要分布在导叶出口、导叶和转轮交界处的
ｒ
无叶区和转轮叶片头部区域；与 １２°开度时不同，３５°开度时湍流熵产损失更多的集中在导叶和转轮之
间的无叶区，而转轮叶片间和转轮出口的湍流熵产损失较小。反水泵工况（ － ０．１Ｑ），高熵产率区域主
ｒ
要分布在活动导叶区、无叶区和转轮叶片尾部吸力面以及转轮出口区域，水流从无叶区流向导叶，撞
击活动导叶形成高压区，并在导叶叶间形成旋涡造成能量损失，转轮出口区域存在高压区，水流流向
上游，在转轮出口区域造成能量损失。
图 ９ 导叶开度 １２°熵产损失分布与流动特性
