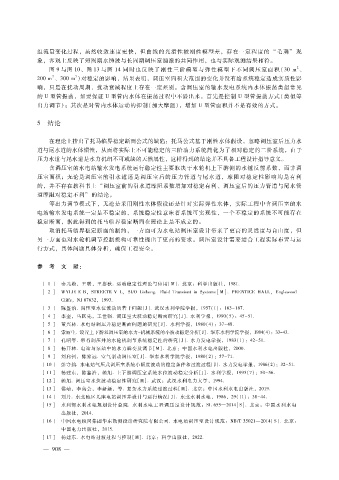

组流量变化过程，虽然收敛速度更快，但曲线的光滑性较刚性模型差，存在一定程度的 “毛刺” 现
象，客观上反映了短周期水锤波与长周期调压室涌浪的共同作用，也与实际观测结果相符。
２
图 ９与图 １０、图 １３与图 １４同时也反映了刚性三阶模型与弹性模型下不同调压室面积（３０ｍ 、
２
２
２００ｍ 、３００ｍ ）对稳定的影响，结果表明，调压室面积大范围的变化并没有给系统稳定造成实质性影
响，只是在扰动周期、扰动衰减程度上存在一定差别。含调压室的输水发电系统内水体振荡类似常见
的 Ｕ型管振荡，如要保证 Ｕ型管内水体在振荡过程中不溢出来，首先是控制 Ｕ型管振荡方式（类似等
出力调节）；其次是对管内水体运动的抑制（加大摩阻），增加 Ｕ型管面积并不是有效的方式。

５ 结论

在理论上指出了托马临界稳定断面公式的缺陷：托马公式基于刚性水体假设，忽略调压室后压力水
道与尾水道的水体惯性，从而将实际上不可能稳定的三阶动力系统简化为了相对稳定的二阶系统，由于
压力水道与尾水道是水力机组不可或缺的天然属性，这样得到的结论并不具备工程设计指导意义。
含调压室的水电站输水发电系统运行稳定性主要取决于水轮机上下游侧的水锤反射系数，而非调
压室面积；无论是调压室前引水道还是调压室后的压力管道与尾水道，摩阻对稳定性影响均是有利
的，并不存在教科书上 “调压室前的引水道摩阻系数增加对稳定有利、调压室后的压力管道与尾水管
道摩阻对稳定不利” 的结论。
等出力调节模式下，无论是采用刚性水体假设还是针对实际弹性水体，实际工程中含调压室的水
电站输水发电系统一定是不稳定的，系统稳定性意味着系统可实现性，一个不稳定的系统不可能存在
稳定断面，据此得到的托马临界稳定断面在理论上是不成立的。
取消托马临界稳定断面的制约，一方面可为水电站调压室设计带来了更高的灵活度与自由度，但
另一方面也对水轮机调节控制机构可靠性提出了更高的要求。调压室设计需要结合工程实际布置与运
行方式，具体问题具体分析，确保工程安全。

参 考 文 献：

［ １］ 秦元勋，王联，王慕秋．运动稳定性理论与应用［Ｍ］．北京：科学出版社，１９８１．
［ ２］ ＷＹＬＩＥＥＢ，ＳＴＲＥＥＴＲＶ Ｌ， ＳＵＯ Ｌｉｓｈｅｎｇ．ＦｌｕｉｄＴｒａｎｓｉｅｎｔｉｎＳｙｓｔｅｍｓ［Ｍ］．ＰＲＥＮＴＩＣＥ ＨＡＬＬ， Ｅｎｇｌｅｗｏｏｄ
Ｃｌｉｆｆｓ，ＮＪ０７６３２，１９９３．
［ ３］ 陈鉴治．调压室水位波动的若干问题［Ｊ］．武汉水利学院学报，１９５７（１）：１６３ － １８７．
［ ４］ 季奎，马跃先，王世强．调压室大波动稳定断面研究［Ｊ］．水利学报，１９９０（５）：４５ － ５１．
［ ５］ 董兴林．水电站调压井稳定断面问题的研究［Ｊ］．水利学报，１９８０（４）：３７ － ４８．
［ ６］ 索丽生．设置上下游双调压室的水力－ 机械系统的小波动稳定分析［Ｊ］．华东水利学院学报，１９８４（４）：３３ － ４３．
［ ７］ 孔昭年．带有调压井的水轮机调节系统稳定性的研究［Ｊ］．水力发电学报，１９８３（１）：４２ － ５１．
［ ８］ 杨开林．电站与泵站中的水力瞬变及调节［Ｍ］．北京：中国水利水电出版社，２０００．
［ ９］ 刘启钊，陈家远．空气制动调压室［Ｊ］．华东水利学院学报，１９８０（２）：５７ － ７１．
［１０］ 彭守拙．水电站气压式调压室系统小幅度波动的稳定条件和过渡过程［Ｊ］．水力发电学报，１９８６（２）：３２ － ５１．
［１１］ 杨建东，陈鉴治，赖旭．上下游调压室系统水位波动稳定分析［Ｊ］．水利学报，１９９３（７）：５０ － ５６．
［１２］ 赖旭．调压室水位波动稳定性研究［Ｍ］．武汉：武汉水利电力大学，１９９４．
［１３］ 侯靖，李高会，李新新，等．复杂水力系统过渡过程［Ｍ］．北京：中国水利水电出版社，２０１９．
［１４］ 刘丹．东北地区几座电站调压井设计与运行情况［Ｊ］．东北水利水电，１９８６，２９（１１）：３８ － ４４．
［１５］ 水利部水利水电规划设计总院．水利水电工程调压室设计规范：ＳＬ６５５—２０１４［Ｓ］．北京：中国水利水电
出版社，２０１４．
［１６］ 中国水电顾问集团华东勘测设计研究院有限公司．水电站调压室设计规范：ＮＢ?Ｔ３５０２１—２０１４［Ｓ］．北京：
中国电力出版社，２０１５．
［１７］ 杨建东．水电站过渡过程与控制［Ｍ］．北京：科学出版社，２０２２．
