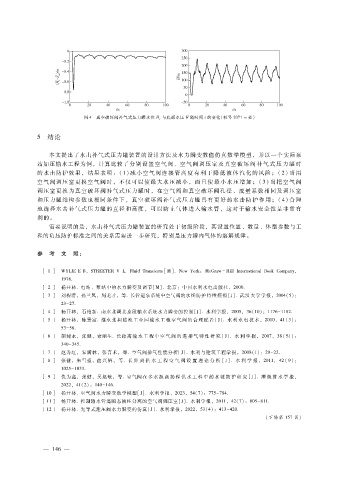

图 ４ 真空破坏阀补气式压力罐水位 Ｈ ｓ 与底部水压 Ｈ随时间 ｔ的变化（桩号 ２０７１ｍ处）

５ 结论

本文提出了水击补气式压力罐装置的设计方法及水力瞬变数值仿真数学模型，并以一个实际泵
站加压输水工程为例，计算比较了分别设置空 气阀、空 气阀 调 压 室及 真空 破坏 阀 补 气 式 压 力 罐 时
的水击防护效果，结果表明：（１）减小空气阀连 接 管 高 度 有 利 于 降 低 液 体 汽 化 的 风 险； （２）当 用
空气阀调压室更换空气阀时，不仅可以使最大水压减小，而 且 使 最 小 水 压 增 加； （ ３）当 把 空 气 阀
调压室更换为真空破坏阀补气式压力罐时，在空气阀和真空破坏阀孔径、流量系数相同及调压 室
和压力罐结构参数也相同条件下，真空破坏阀补气式压力罐 具 有 更 好 的 水 击 防 护 作 用； （ ４）合 理
地选择水击补气式压力罐的直径和高度，可以防止气体进入输水管，这对于输水安全性是非常 有
利的。
需要说明的是，水击补气式压力罐装置的研究处于初级阶段，其设置位置、数量、体型参数与工
程的负压防护标准之间的关系需要进一步研究，特别是压力罐内气体的溶解规律。

参 考 文 献：

［ １］ ＷＹＬＩＥＥＢ，ＳＴＲＥＥＴＥＲ Ｖ Ｌ．ＦｌｕｉｄＴｒａｎｓｉｅｎｔｓ［Ｍ］．Ｎｅｗ Ｙｏｒｋ： ＭｃＧｒａｗ－ ＨｉｌｌＩｎｔｅｒｎａｔｉｏｎａｌＢｏｏｋＣｏｍｐａｎｙ，
１９７８．
［ ２］ 杨开林．电站、泵站中的水力瞬变及调节［Ｍ］．北京：中国水利水电出版社，２０００．
［ ３］ 刘梅清，孙兰凤，周龙才，等．长管道泵系统中空气阀的水锤防护特性模拟［Ｊ］．武汉大学学报，２００４（５）：
２３ － ２７．
［ ４］ 杨开林，石维新．南水北调北京段输水系统水力瞬变的控制［Ｊ］．水利学报，２００５，３６（１０）：１１７６ － １１８２．
［ ５］ 杨开林，陈景富．淮水北 调 临 涣 工 业 园 输 水 工 程 空 气 阀 的 合 理 配 置 ［Ｊ］．水 利 水 电 技 术，２０１０，４１（３）：
５３ － ５８．
［ ６］ 胡建永，张健，索丽生．长距离 输 水 工 程 中 空 气 阀 的 进 排 气 特 性 研 究 ［Ｊ］．水 利 学 报，２００７，３８（Ｓ１）：
３４０ － ３４５．
［ ７］ 赵秀红，朱满林，张言禾，等．空气阀排气性能分析［Ｊ］．水利与建筑工程学报，２００８（１）：２０ － ２２．
［ ８］ 张健，朱雪强，曲兴 辉， 等．长 距 离 供 水 工 程 空 气 阀 设 置 理 论 分 析 ［Ｊ］．水 利 学 报， ２０１１， ４２（９）：
１０２５ － １０３３．
［ ９］ 仇为鑫，张健，吴旭敏，等．空气阀在 多 水 源 高 扬 程 供 水 工 程 中 的 水 锤 防 护 研 究 ［Ｊ］．灌 溉 排 水 学 报，
２０２２，４１（２）：１４０ － １４６．
［１０］ 杨开林．空气阀水力瞬变数学模型［Ｊ］．水利学报，２０２３，５４（７）：７７５ － ７８４．
［１１］ 杨开林．控制输水管道瞬态液柱分离的空气阀调压室［Ｊ］．水利学报，２０１１，４２（７）：８０５ － ８１１．
［１２］ 杨开林．先导式泄压阀水力瞬变的仿真［Ｊ］．水利学报，２０２２，５３（４）：４１３ － ４２０．
（下转第 １５７页）
